摘要: 设计提供高达2W的功率,通过高耐压绝缘屏障。

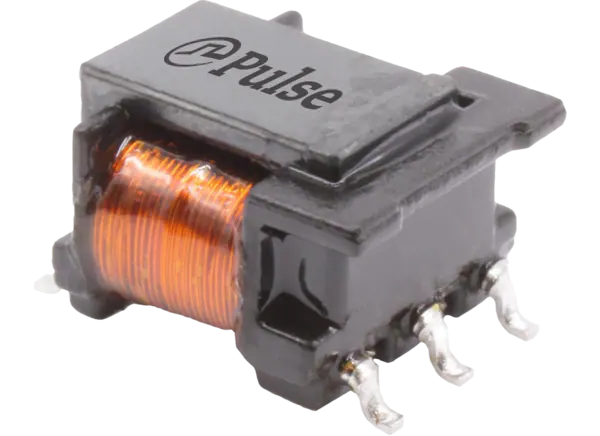

Pulse Electronics PMT9085系列AEC-Q200高隔离电源变压器设计用于通过高耐压绝缘屏障提供高达2W的功率。这些推挽/SiC和GaN驱动变压器具有铁芯和线轴组件,可在10.4mm x 9mm x 6.6mm的最大封装尺寸中提供6.4mm爬电距离的增强绝缘。这些紧凑的汽车级隔离变压器具有一系列匝比,从1:1到1:5,从稳压电压源提供所需的输出电压。其他值得注意的功能包括3KV(rms) hipot隔离电压,高达625V(pk)额定电压,IATF 16949认证,AEC-Q200认证和RoHS合规。
Pulse Electronics的PMT9085高隔离电源变压器与各种推挽驱动器兼容,有助于为从低压源提供隔离电源提供经济高效的解决方案。典型应用包括电动汽车(EV)充电、高压(HV)逆变器、电池管理系统(BMS)和直流电机。
推挽/SiC和GaN驱动变压器
多匝比
加强绝缘
芯和筒子组件
简洁的包
兼容宽范围推挽驱动器
湿度敏感等级(MSL
IATF 16949认证
AEC-Q200合格
通过无铅认证
电动汽车充电
直流电机
高压逆变器
百时美施贵宝
隔离功率高达2W
漏电6mm,间隙4.5mm
3KV(均方根)hipot隔离电压
最高625V(pk)额定电压
10.4mm x 9mm x 6.6mm最大占地面积
1:1到1:5的匝比
-40℃~ +125℃工作温度范围
