Laird Connectivity Sera NX040超宽带和蓝牙 LE模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-25

摘要： 针对低功耗操作进行了优化，减少了对外部时钟、滤波器和组件的需求。

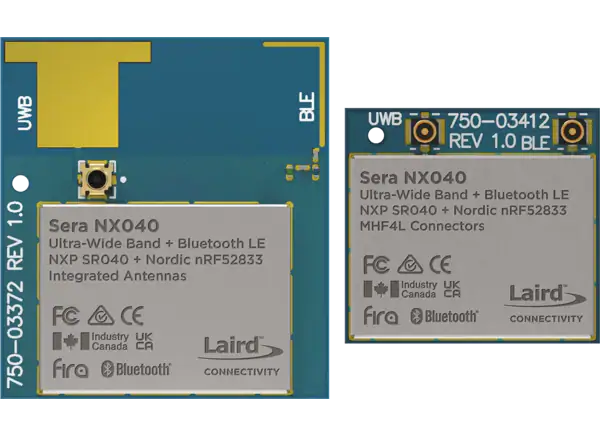

Laird Connectivity Sera NX040超宽带(UWB)和蓝牙 LE (BLE)模块具有紧密集成的硬件和RF设计，所有这些都针对低功耗运行进行了优化，并减少了对外部时钟，滤波器和组件的需求。Sera NX040模块集成了用于UWB的NXP SR040芯片组和用于BLE的Nordic Semiconductor nRF52833硅片。天线选项包括内部PCB走线天线UWB和BLE或外部通过两个MHF4L连接器。这些设备可以轻松推进基本信标或基于rssi的测距BLE与NFC和UWB，以实现更精细的定位和定位。这种粒度比工业、消费、汽车和物联网环境中仅rssi的接近应用产生更高的精度。

特性

使用模块上脚本引擎在Python中快速开发固件应用程序，或直接使用nRF Connect SDK
包含可视化和示例应用程序的测距工具包
基于Zephyr RTOS的可扩展性
用于快速评估的标签到标签和标签作为锚的应用程序
移动应用程序，方便配置和查看实时标签状态
用于托管设计的命令集，带有主机端库
恩智浦的SR040芯片组用于UWB，北欧半导体的nRF52833芯片用于BLUETOOTH LE
天线校准是在工厂对每个模块进行的
完全集成的设计，包括芯片组、MCU、额外的闪存、时钟、滤波器和外围设备，实现低成本

托管和无主机固件开发选项，以满足所有层次的经验和开发资源
低功耗，使用硬币电池进行超宽带标签操作
多无线粒度可用
通过FCC, ISED, CE, UKCA和MIC认证，+蓝牙SIG和FiRa联盟认证(待定)
低成本，易于使用的开发套件，支持桌面和移动应用程序的配置和可视化
双向测距，BLE广告，信标，距离警报用例等示例应用程序

应用程序

智能城市
室内定位/ RTLS

资产跟踪
工厂自动化

规范

硬件

NXP Trimension SR040超宽带SoC
北欧半导体nRF52833-CJAA SoC用于MCU/BLUETOOTH LE

无线

祝福
在1% PER, 6.8Mbps, 62.4MHz PRF下典型的-92dBm超宽带
-96dBm典型在1Mbps的BLE
-103dBm典型在BLE 125kbps
最高可达+8dBm(最大)，可配置至-40dBm
超宽带最大+10dBm
蓝牙LE v5.4, 2.4GHz
超宽带(IEEE 802.15.4/4z HRP UWB PHY)，信道5 (6.4896GHz)
通过外部天线支持NFC
发射功率
接收灵敏度

天线的选择

用于UWB和BLE的内部PCB走线天线
外部通过2个MHF4L连接器

接口

UART和USB主机
8x专用GPIO
ADC
脉宽调制
SPI
我(2)C

额外的内置硬件

8Mbit SPI Flash
32.768 khz的水晶

编程

UART (FW和Python应用脚本)
通过SWD/JTAG (FW)连接
通过BLE进行OTA (FW和Python应用脚本)
SWD/JTAG可编程接口
固件升级

1.8V至3.6V电源电压范围
包的尺寸

带集成天线的模块为20.3mm x 22.3 x 2.15mm
15mm × 16.3mm × 2.15mm:带外部天线连接器的模块
