先进的热解决方案pcbCLIP胶带上的PCB连接系统的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-29

摘要： 两部分，磁带上的系统，有助于安装散热器。

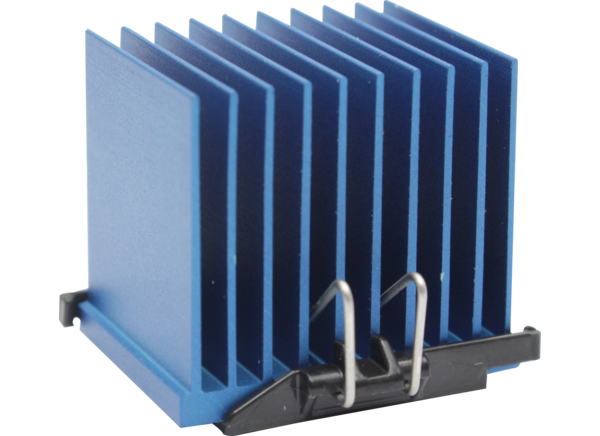

先进的热解决方案pcbCLIP胶带上PCB附件系统是一个两部分，胶带上的系统，有助于安装散热器。该系统具有坚固耐用的阻燃塑料框架夹，可通过3M强压敏粘合剂直接连接到PCB上，围绕热组件。一旦框架夹到位，散热器很容易安装到组件与pcbCLIP的弹簧夹。这个不锈钢弹簧夹穿过散热器鳍片，并牢固地扣在框架夹上，散热器固定在稳定，均匀的压力下，优化了从组件到散热器的热流。

先进的热解决方案pcbCLIP系统设计用于连接ATS-64190系列的25mm x 18.25mm铝散热器。散热器有一个高宽高比，所以他们的高鳍消散更多的热量在一个紧凑的足迹。根据应用需求和可用空间提供三种翅片高度;所有的散热器在其底座上都装有热界面材料，以改善热传递。

特性

高宽高比直翅片散热器
为更小的BGA封装增强热性能
框架夹用3M双面胶带粘在PCB上
不锈钢弹簧夹，压力稳定，均匀

框架夹由PC-ABS塑料带制成
散热器热界面材料预先组装并集中在底座上
