Abracon APDD双向射频功率分配器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-02

摘要： 介绍三种工作频率为2500MHz、2017.5MHz和1663MHz的功率分配器。

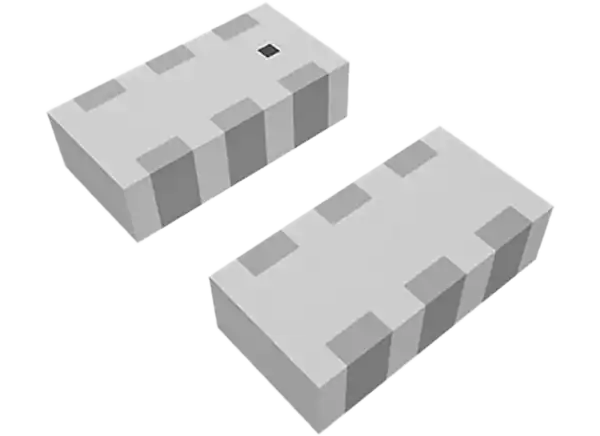

Abracon APDD双向射频功率分配器扩展了射频信号链产品组合。APDD系列引入了三种工作频率为2500MHz、2017.5MHz和1663MHz的功率分配器。Abracon APDD双向射频功率分配器提供15MHz, 400MHz和475MHz的可用带宽，插入损耗低。功率分配器具有贴片安装能力和紧凑的封装尺寸。APDD功率分配器符合RoHS标准，是WLAN、BLUETOOTH 、LNB、调谐电路和移动应用的理想选择。

特性

可用带宽

15 mhz (apdd - rf - 0001)
400 mhz (apdd - rf - 0002)
475 mhz (apdd - rf - 0003)

紧凑的包装尺寸

低插入损耗
SMD山
通过无铅认证
ESD敏感

应用程序

无线局域网
蓝牙
LNB

调谐电路
移动应用程序

规范

apdd - rf - 0001

2017.5MHz典型标称中心频率
2010MHz ~ 2025MHz频率范围
3dB插入损耗
典型隔离等级≥25dB
50欧姆输入/输出阻抗等级
最大输入功率32dBm
3.2mm × 1.6mm × 0.9mm尺寸
-55°C至+105°C的工作和存储温度范围

apdd - rf - 0002

2500MHz典型标称中心频率
2300MHz ~ 2700MHz频率范围
3dB插入损耗
典型隔离等级≥17dB
50欧姆输入/输出阻抗等级
最大输入功率33dBm
3.2mm × 1.6mm × 0.9mm尺寸
-55°C至+105°C的工作和存储温度范围

apdd - rf - 0003

1663MHz典型标称中心频率
1425MHz ~ 1900MHz频率范围
3dB插入损耗
典型隔离等级≥25dB
50欧姆输入/输出阻抗等级
最大输入功率34dBm
3.2mm × 1.6mm × 0.9mm尺寸
-40°C至+85°C工作和存储温度范围

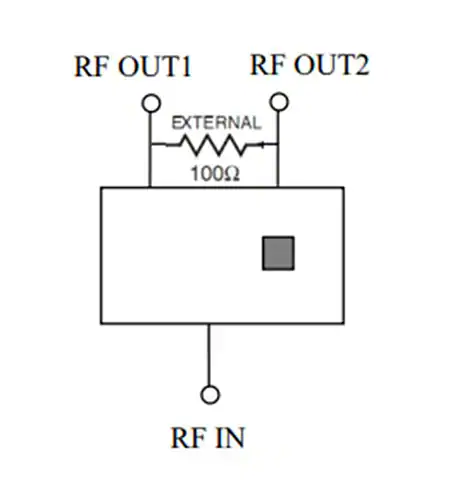

外部示意图
