德州仪器ADS131B24-Q1高压电池组监视器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-04

摘要： 用于汽车电动汽车(EV)电池管理系统(BMS)的全集成监视器。

德州仪器ADS131B24-Q1高压电池组监视器是一款完全集成的汽车电动汽车(EV)电池管理系统(BMS)监视器。ADS131B24-Q1集成了两个同步采样，高精度，24位ADC通道(ADC1A, ADC1B)，使用外部分流电阻以高分辨率和精度冗余测量电池电流。两个独立的数字比较器可以与两个adc并行进行快速过流检测。

另外两个多路16位ADC通道(ADC2A, ADC2B)可用于测量系统中的分流温度和其他电压，例如使用外部高压电阻分压器测量电池组电压。分流温度测量使用外部温度传感器，如热敏电阻或模拟输出温度传感器。每个ADC都配备了一个通道序列器，自动通过配置的多路复用器输入步进，以减少SPI上的通信。

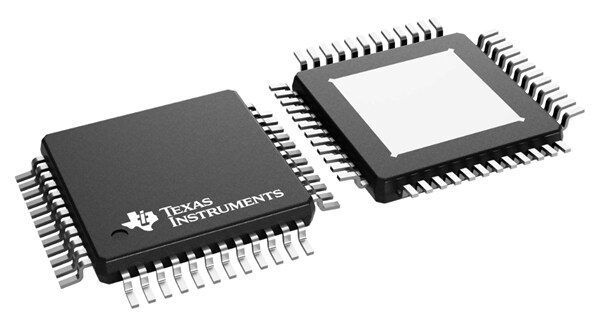

该设备集成了许多监测和诊断功能，以减轻和检测随机硬件故障，以帮助开发功能安全的BMS。内部线性稳压器，输入范围高达16V，支持为设备供电，无调节DC/DC转换器。德州仪器ADS131B24-Q1采用48引脚HTQFP封装，汽车温度范围为-40°C至+105°C。
