摘要： 实现2.1MHz PWM开关频率，在极小的PCB尺寸中实现成本优化器件。

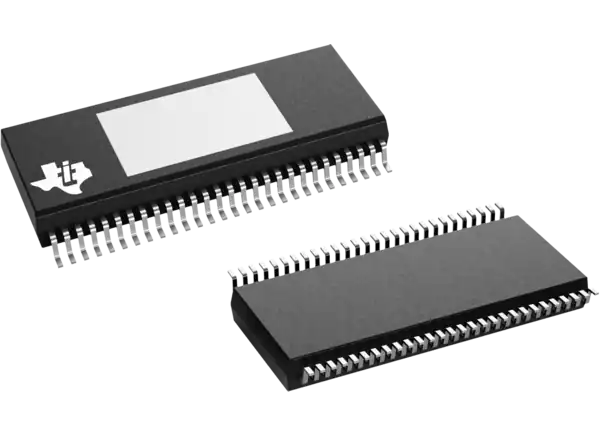

德州仪器TAS6424R-Q1数字输入d类音频放大器实现2.1MHz PWM开关频率，在极小的PCB尺寸上实现成本优化。该设备还具有完全运行低至4.5V的启动/停止事件和卓越的音质，高达40kHz音频带宽。输出开关频率可以设置在AM波段以上或以下。在调幅波段以上消除调幅波段干扰，减少输出滤波和成本。在AM波段以下可以帮助优化效率。
设备内置负载诊断功能，用于检测和诊断输出误接。该功能可以检测交流耦合高音，以帮助减少制造过程中的测试时间。这些器件增加了EMI管理功能，包括扩频、输出相位偏移和优化的压摆率，以帮助应对系统级EMI挑战。德州仪器TAS6424R-Q1 d类音频放大器设计用于汽车头部单元和外部放大器模块。
AEC-Q100符合汽车应用要求
温度等级1(-40℃~ +125℃T(A))
高级负载诊断
直流诊断运行没有输入时钟
用阻抗和相位响应检测高音的交流诊断
轻松满足CISPR25-L5 EMC规格
音频输入
四通道I(2)S或4/8通道TDM输入
输入采样率为44.1kHz、48kHz和96kHz
输入格式为16位~ 32位I(2)S和TDM
支持高分辨率音频系统
音频输出
四通道桥系负载(BTL)
双通道并联BTL (PBTL)
输出开关频率高达2.1MHz
45W, 10% THD到2欧姆在14.4V BTL
75W, 10% THD在25V BTL下进入4欧姆
150W, 10% THD到2欧姆在25V PBTL
音频性能达到4欧姆在14.4V BTL
1W时THD+N < 0.009%
30µV(RMS)输出噪声
-97分贝相声
负荷诊断
开负载，短路负载，短路对电池，短路对地
行输出检测高达6k欧姆
保护
增强的反向电流能力
输出限流和短路保护
40V负载转储
开放地面和功率容忍
直流偏置
过温、欠压、过压
一般的操作
4.5V至26.4V供电电压
I(2)具有四个地址选项的C控制
锁存和非锁存夹检测
加强电磁干扰管理
汽车头装置
汽车外部放大器
