SILVERTEL AG7300

Silvertel AG7300高功率升压转换器模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-05

摘要： 产生更高的电压，同时保持IEEE802.3 PoE应用的隔离要求。

AG7300

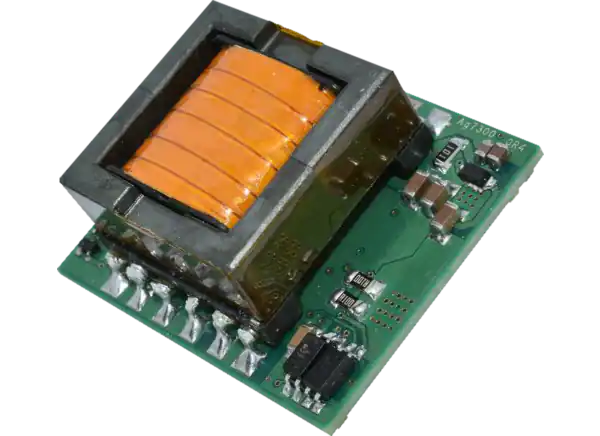

Silvertel AG7300高功率升压转换器模块是DC/DC升压转换器，旨在产生更高的电压，同时保持IEEE802.3 PoE应用的隔离要求。转换器模块在40mm x 35mm SMT封装内提供过载，短路和热保护。Silvertel AG7300高功率升压转换器模块接受宽18V至36V输入电压范围，并提供48V至57V输出电压范围。转换器模块的效率大于91%，工作温度范围为-40℃至+85℃。AG7300模块符合RoHS标准，适用于单个IEEE802.3bt (PoE++)、多个IEEE802.3af/at (PoE/PoE+)和配电应用。

特性

效率大于91%的DC/DC变换器
宽输入电压范围
过载保护
短路保护
热保护

工业温度范围
所需外部组件最少
低调的SMT封装
40mm × 35mm尺寸
Silvertel "design-in"协助

应用程序

单台IEEE802.3bt (PoE++)
多个IEEE802.3af/at (PoE/PoE+)
配电

规范

-0.3V(DC)至40V(DC)供电电压范围
18V至36V输入电源电压范围
典型输入电容470μF
47μF典型输出电容
55.5V典型标称输出电压
2.2A最大连续电流输出

0.15%最大线路调节
0.15%最大负载调节
370mV(p-p)典型纹波和噪声
15V(in)时91%的典型效率
-40℃~ +85℃工作温度范围
存储温度范围-40℃~ +100℃

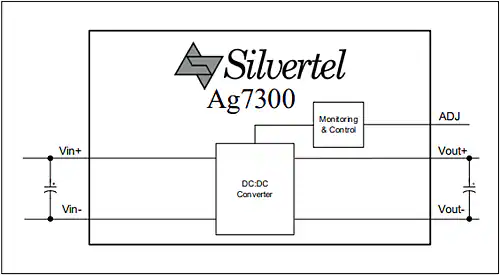

框图

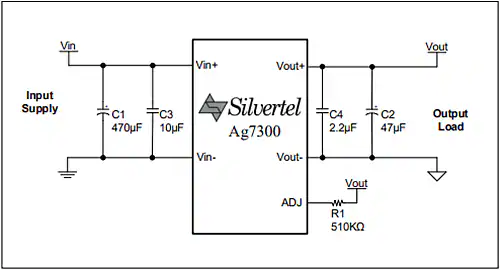

应用电路图
