摘要： 这些设备是寄存器，当时钟时将数据转移到串行(QH)输出。

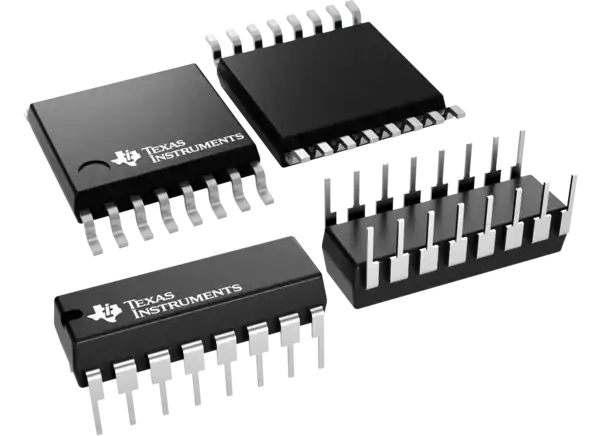

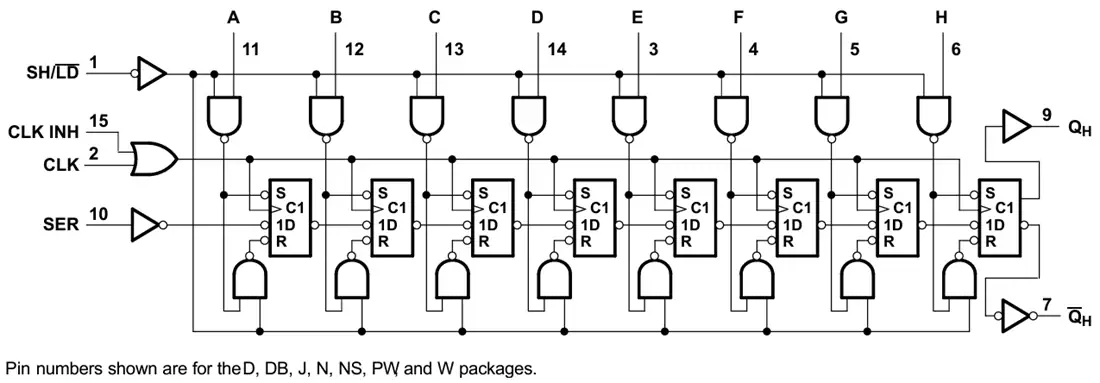

德州仪器SN74HC165/SN74HC165- q1 8位并行负载移位寄存器是将数据移位到串行(Q(H))输出的寄存器。对每个级的并行访问由8个单独的直接数据(a - h)输入提供，这些直接数据(a - h)输入由移位/负载(SH/LD)输入的低电平启用。SN74HC165/SN74HC165- q1器件还具有时钟抑制(CLK INH)功能和互补串行(Q(H))输出。
时钟由低到高时钟(CLK)输入转换完成，而SH/LD保持高位，CLK INH保持低位。CLK和CLK INH的功能是可以互换的。因为低CLK和CLK INH从低到高的转换也实现了时钟，所以只有当CLK高时，CLK INH才必须改变到高电平。当SH/LD保持高时，并行加载被抑制。当SH/LD较低时，寄存器的并行输入独立于CLK、CLK INH或串行(SER)输入的电平而启用。德州仪器SN74HC165-Q1器件符合AEC-Q100汽车应用标准。
宽工作电压范围2V至6V
输出可以驱动多达10个LSTTL负载
低功耗，80µA最大I(CC)
典型t(pd) = 13ns
±4mA 5V输出驱动
最小输入电流为1µA
互补输出
直接覆盖负载(数据)输入
门控时钟输入
并行到串行数据转换
可编程逻辑控制器
电器
视频显示系统
输出扩张器
键盘
