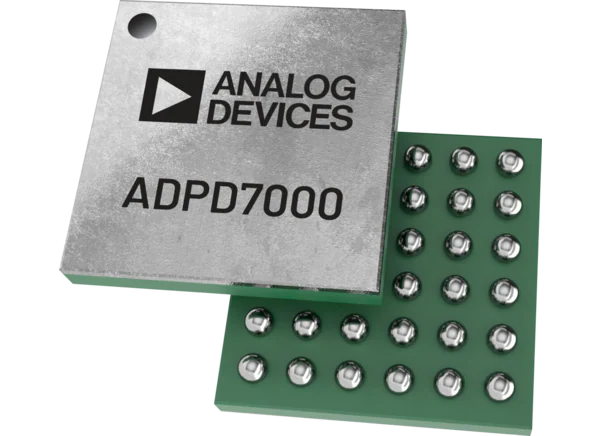

Analog Devices公司ADPD7000多模态传感器模拟前端的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-05

摘要： 可用于测量生命信号。

Analog Devices公司ADPD7000多模态传感器模拟前端可用于测量生命信号。Analog Devices公司ADPD7000的特点是光通道是一个收发器，有多达八个led刺激和测量四个电流输入的返回信号。信号链抑制偏移和干扰，消除了光学滤波器或外部直流抵消电路的需要。ECG信号采集确保在各种干扰中进行低噪声，诊断级测量，具有驱动参考，用于共模抑制和跌落电极的引线检测。

特性

多模态模拟前端
光学通道

4个输入通道，具有多种操作模式，可用于各种传感器测量
4通道处理与同步采样
12个可编程时隙用于同步传感器测量
灵活的输入多路复用，支持单端传感器测量
8个LED驱动器，其中2个可同时驱动
灵活的采样率从0.004赫兹到9kHz使用内部振荡器
交流环境光抑制:78dB至100Hz
400mA总LED峰值驱动电流
单独的环境消除DAC在TIA输入，9位控制高达300μA
单独的LED直流对消DAC在TIA输入，7位控制高达190μA

心电图通道

诊断带宽RTI噪声小于1µV
高输入阻抗20G欧姆
接受±1.2V的直流差分输入范围
CMRR: 115分贝
灵活的4电极配置，以支持各种应用
交流导通检测和直流导通检测
支持常亮、低功耗、导通检测

BIA通道

低功耗，高精度激励路径
可配置激励频率高达250kHz
正弦波激励与12位DAC
精度高，不平衡接触阻抗大≤20k欧姆
具有低噪声设计的可配置接收滤波器
复阻抗测量机
集成限流电阻

EDA通道

支持电压激励和电流激励
10k欧姆至100毫欧测量范围1nS分辨率
DFT和抽取，测量结果精度高
支持SPI通信
704字节的先进先出

应用程序

可穿戴式健康和健身监测:心率、心率变异性、脉搏氧饱和度、身体阻抗分析、水合分析和无袖带无创血压

临床病人监护仪:小型床边病人、家庭便携病人和小型远程病人
工业监测:颗粒，气溶胶和气体检测
电导检测
