LTC4413双单片理想二极管有助于减小尺寸，提高手持式电池供电设备的性能和可靠性。LTC4413是一种单芯片解决方案，可以自动选择和隔离多达三个电源;比如一个墙上适配器，一个辅助电源和一个电池。它为可能需要短路保护、热管理和系统级电源管理和控制的苛刻应用提供了低损耗自动PowerPath 管理解决方案。

LTC4413包含两个隔离的低压(2.5V至5.5V)单片理想二极管。每个理想的二极管通道提供低正向压降(当传导低电流时通常低至40mV)和低RDS(ON)(下面100毫欧)，当传导高电流时，这些特性对于延长电池寿命和减少便携式应用中的热量非常重要。此外，每个通道能够从一个3mm × 3mm的10引脚DFN封装中提供高达2.6A的连续电流。限流和热关闭功能进一步提高了系统的可靠性。

三路供电电源管理

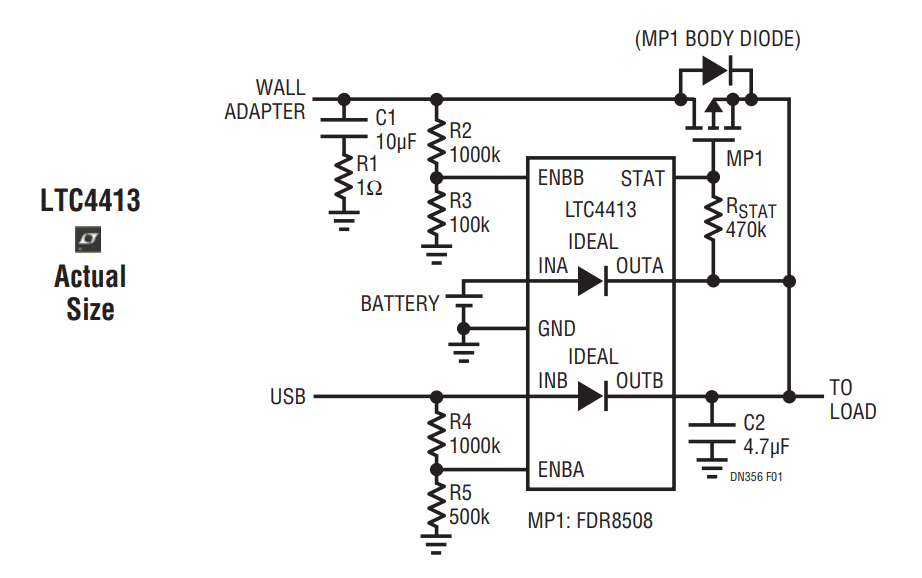

图1显示了将LTC4413配置为自动从电池切换到USB电源或墙壁适配器的原理图。该电路为负载提供不间断的电力，同时隔离所有三个电源，当另外两个电源中的任何一个存在时，允许用户移除电池而不影响负载电压。该电路利用LTC4413提供低损耗不间断电源，同时自动优先考虑应连接到负载的源。

参考图1，如果在没有USB电源的情况下应用墙壁适配器，则MP1中的主体二极管正向偏置，将输出电压拉到电池电压以上，并关闭连接在INA和OUTA之间的理想二极管。这导致STAT电压下降，打开MP1。然后负载从墙上适配器吸取电流，电池与负载断开。如果USB存在，当墙壁适配器被移除，输出电压下降，直到USB电压超过输出电压导致STAT电压上升，禁用外部fet;然后USB为负载提供电源。在没有USB电源的情况下，当墙壁适配器被移除时，负载电压下降，直到电池电压超过负载电压，同样导致STAT电压上升并禁用MP1;然后电池提供负载电源。

当应用USB电源时，ENBA的分压器禁用从电池到OUT的电源路径。USB然后提供负载电流，除非墙上适配器如上所述。

自动切换之间的电池和墙壁适配器与电池充电器

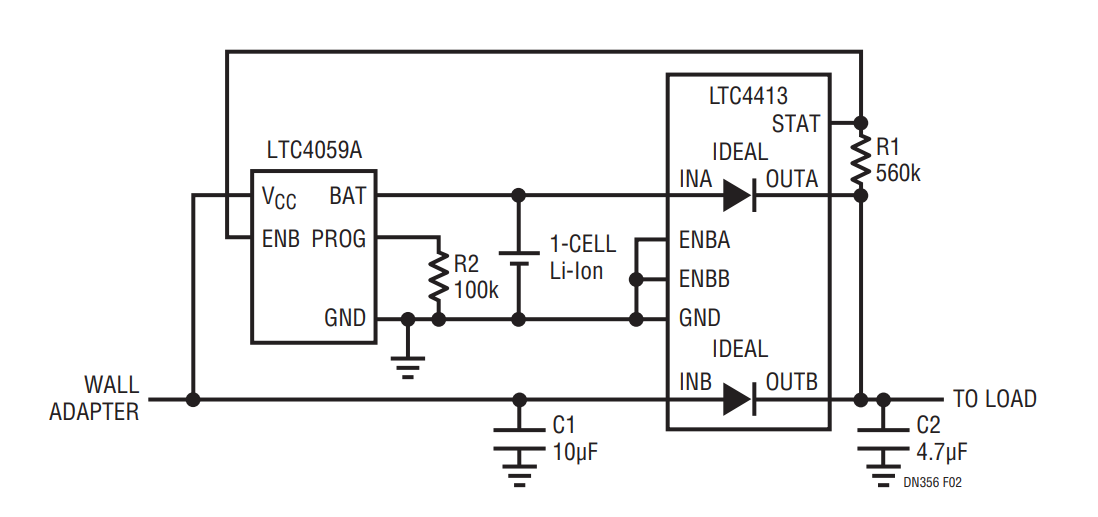

图2演示了一个应用程序，其中LTC4413执行自动将负载从电池切换到墙壁适配器的功能，同时控制LTC4059A电池充电器。当没有墙上适配器时，LTC4413将负载连接到锂离子电池。在此配置中，STAT电压高，从而禁用电池充电器。如果连接墙壁适配器，负载电压上升，从INB到OUTB的理想二极管导通。一旦负载电压超过电池电压，电池与负载断开，STAT电压下降，打开LTC4059A电池充电器并开始充电周期。

当墙壁适配器被移除，负载电压崩溃，直到它低于电池电压。电池恢复为负载供电，STAT引脚掉落使电池充电器失效。

结论

LTC4413在高性能电池供电应用中实现自动PowerPath管理功能。本文描述的应用具有额外的好处，即当备用电源为负载供电时，可以在不干扰负载电压的情况下更换电池。与不允许在不影响负载功率的情况下更换电池的替代解决方案相比，该功能展示了LTC4413的优势。
