Analog Devices公司EVAL-LT8277-AZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 采用LT8277直流-直流控制器的双相非同步大功率升压变换器。

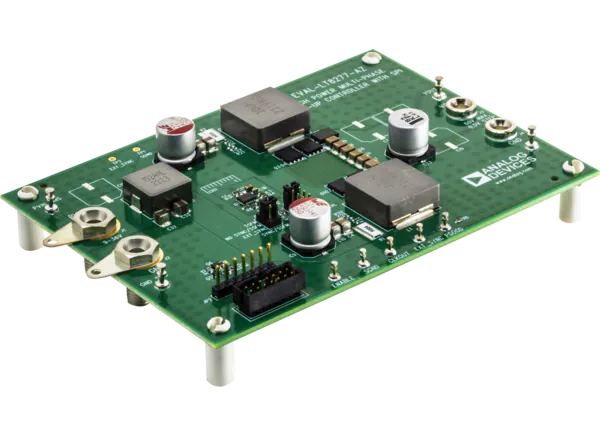

Analog Devices公司EVAL-LT8277-AZ评估板是一款采用LT8277多相升压DC-DC控制器的双相非同步大功率升压转换器。当电压(IN)在9V到36V之间时，板可调节输出电压至60V，并在60V下驱动3A负载。EVAL-LT8277-AZ工作在200kHz的开关频率下，能够开启扩频调频(SSFM)以减少EMI发射。它可以运行与或不SPI通信。多个EVAL-LT8277-AZ板可以并联，提供更大的输出功率。当连接到DC2026C Linduino One演示电路时，可以获得图形用户界面(GUI)。

EVALLT8277-AZ使用户能够快速评估LT8277的功能，如SPI接口，PGOOD输出状态报告，频率同步，4相或8相操作的时钟输出等等。用户可以通过改变RT电阻来设定电路的开关频率，通过改变ENABLE电阻来设定电路开始工作时的最小输入电压，通过改变VC引脚元件来调节回路补偿。

通过SPI控制，EVAL-LT8277-AZ可以在0.5V的步进中设置输出电压从9V到60V。SPI接口还配置时钟输出(CLKOUT引脚)的开/关、时钟输出相移、软启动速度，以及在轻负载条件下保持/下降第二相。MODE引脚控制SPI接口的看门狗定时器，JP3跳线设置MODE引脚电压或启用MODE引脚的GUI控制。

EVAL-LT8277-AZ具有低发射的输入EMI滤波器。电感电流由感测电阻感测，而DCR感测可用。功率级mosfet和二极管进行了优化，以实现高效率。该PCB具有大型铜平面和广泛的通孔，具有出色的大功率热性能。
