摘要： 允许评估RAA306012三相智能栅极驱动器。

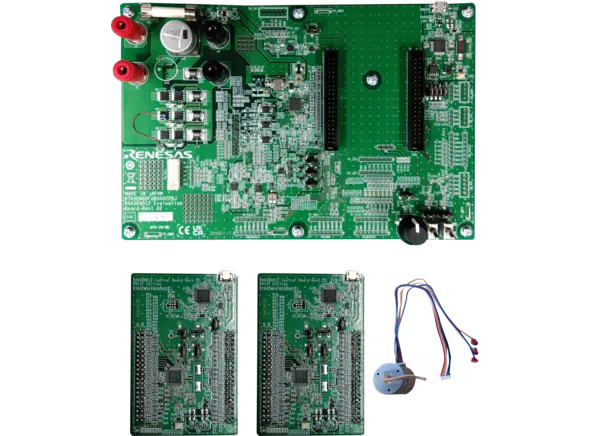

瑞萨电子RAA306012智能栅极驱动器解决方案入门套件允许评估RAA306012三相智能栅极驱动器。瑞萨电子RAA306012套件包括一个带有RAA306012的评估板，一个带有RX13T 32位MCU的控制板，一个带有RL78/G1F多功能MCU的控制板，一个24V电机和一条连接电缆。RX13T和RL78/G1F控制板有一个预加载的示例代码。RX13T板具有无传感器矢量控制固件(FW)， RL78/G1F板具有使用霍尔传感器FW的120度传导控制。使用RX13T板，通过连接24VDC电源和包含的电机，可以使用无传感器矢量控制进行基本电机控制评估。
易于启动电机控制评估用RAA306012
参考固件被写入设备的控制板
通过将附带的小电机连接到电路板上并供电，可以立即启动评估
可扩展性和可操作性高的板(尺寸:160mm × 210mm)
该板易于操作，并安装了开关，电位器，led和热敏电阻;用户程序可用于功能
可连接到外部MOSFET板
通过设置选择电阻，可以选择安装的MOSFET和外部的MOSFET
各种示例代码可供基本的电机驱动
无传感器矢量控制
无传感器120°传导控制
无刷直流电机控制所需的基本控制样例代码可从网站下载
120°传导控制使用霍尔传感器
瑞萨电机工作台支持(波形显示PC工具)
瑞萨电机工作台是一个工具，用于监控和改变全局变量的操作从PC
无线电动工具
户外动力设备
真空吸尘器
球迷
泵
机器人
医疗设备
工业电机驱动
