摘要： 该设备包含四个独立的2输入异或门，具有施密特触发输入。

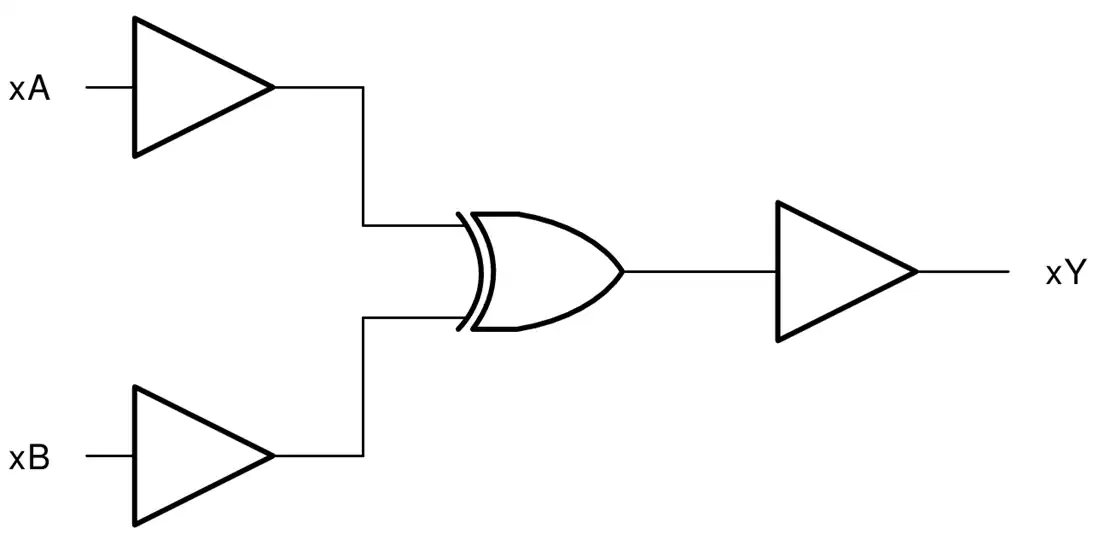

德州仪器SN74LV4T86-EP四通道双输入异或门包含四个独立的2输入异或门，具有扩展电压操作的施密特触发输入，允许电平转换。在正逻辑中，每个门执行布尔函数Y = A⊕B。输出电平支持1.2V、1.8V、2.5V、3.3V和5V CMOS电平，参考电源电压(V(CC))。
输入端采用低阈值电路设计。此功能支持低电压CMOS输入(例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出)的向上转换。5V容限输入引脚也支持向下转换(例如，3.3V到2.5V输出)。德州仪器SN74LV4T02-EP器件具有金键合线，温度范围为-55至+105°C，并采用SnPb引线处理。
宽工作范围1.8V至5.5V
单电源电压转换器(参考LVxT增强输入电压)
5.0V, 3.3V, 2.5V至1.8V
5.0V, 3.3V至2.5V
5.0V至3.3V
1.2V ~ 1.8V
1.5V ~ 2.5V
1.8V ~ 3.3V
3.3V至5.0V
了翻译
下来翻译
5.5V容限输入引脚
支持标准引脚
高达150Mbps, 5V或3.3V V(CC)
每个JESD 17的锁存性能超过250mA
支持国防、航空航天和医疗应用
控制基线
一个组装和测试场地
一个制造地点
延长产品生命周期
产品可追溯性
启用或禁用数字信号
控制指示灯LED
通信模块和系统控制器之间的转换
