Mill-Max 0.050″螺距微型弹簧负载触点的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 紧凑型引脚和连接器设计为0.050″螺距应用。

Mill-Max 0.050″间距，微型弹簧负载触点包括紧凑型引脚和连接器，专为0.050″间距应用而设计。引脚:SMT和通孔版本均具有仅0.166英寸的板上高度和0.040英寸的全冲程能力。这些弹簧负载销是精心制作的精密加工部件和不锈钢弹簧，所有精心镀金，以保证最佳的导电性，耐腐蚀性和长期耐用性。这些引脚在半冲程下的最低耐久性为100,000次，始终符合电气和机械规格。在电气方面，这些引脚的特点是接触电阻低于20毫欧，在30°C温升下的最大额定电流为7A。引脚还满足IEC标准60512-6-3和60512-6-4的冲击和振动要求。

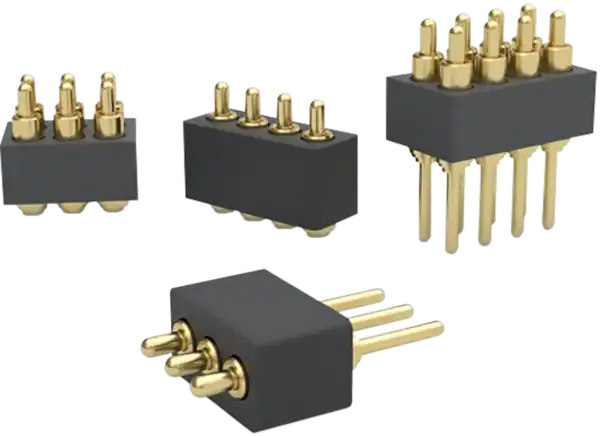

连接器的引脚间距为0.050″，提供表面安装和通孔配置，并且具有0.166″的低板上高度。连接器绝缘体材料由耐高温、耐用的尼龙制成，可确保与各种焊接工艺兼容。当与Mill-Max 856或857系列目标连接器配对时，可以在中冲程压缩时实现低至0.236″的板对板高度。这些目标连接器有表面安装，通孔，直角和电线终端样式，为广泛的互连应用提供多功能解决方案。

规范

针:

0.040″全冲程能力
0.166″水面高度
10万次半冲程最小耐久性
20毫欧接触电阻
在30℃温升时，最大额定电流为7A
满足IEC标准60512-6-3和60512-6-4的冲击和振动要求
可提供SMT和通孔版本

连接器:

0.050″引脚间距
0.166″水面高度
可在表面安装，通孔，直角，和电线终端版本
