摘要： 支持最大连续电流5A，在0.7V至5.7V的输入电压范围内工作。
德州仪器TPS2295x-Q1单通道负载开关具有受控开关。该器件包含一个n沟道MOSFET，可以支持最大连续电流为5A，并在0.7V至5.7V的输入电压范围内工作。
集成的Power Good (PG)阈值和可调欠压锁定(UVLO)提供强大的功率排序和电压监测。该装置的可调上升时间控制显着降低了各种各样的散装负载电容的浪涌电流。该特性减少或消除了电源下垂。该开关由一个通断输入(EN)独立控制，能够直接与低压控制信号接口。当开关被禁用时，为了快速放电输出，一个15欧姆片上负载被集成到设备中。增强型快速输出放电(QOD)在设备断电完成输出放电后仍保持有效。

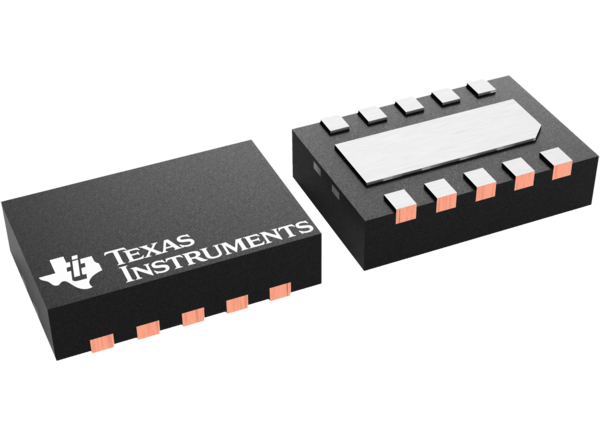

德州仪器TPS2295x-Q1采用小型，节省空间的10-SON封装，集成热垫，允许高功耗。该设备的特点是在-40°C至+125°C的自由空气温度范围内工作。
适用于汽车应用
AEC-Q100合格
设备温度等级1(环境工作温度范围-40℃~ 125℃)
集成单通道负载开关
输入电压范围为0.7V至5.7V
电阻R
R(ON) = 14毫欧 at V(IN) = 5V (V(BIAS) = 5V)
5A最大连续开关电流
可调欠压锁定阈值(UVLO)
具有电源良好(PG)指示灯的可调电压监控器
可调输出转换率控制
增强型快速输出放电在断电后仍然有效(仅TPS22954-Q1)
15欧姆(类型)在10ms内放电100µF
禁用时反向电流阻塞(仅限TPS22953-Q1)
启用监控故障检测后自动重启
热关机
低静态电流≤50µA
带有热垫的SON 10针封装
ESD性能测试
2kV HBM和750V CDM
信息娱乐和集群头单元
汽车集群显示器
ADAS环视系统ECU
车身控制模块和网关
