摘要： 提供2相恒频，电流模式升压，和3V至40V宽输入电压范围。

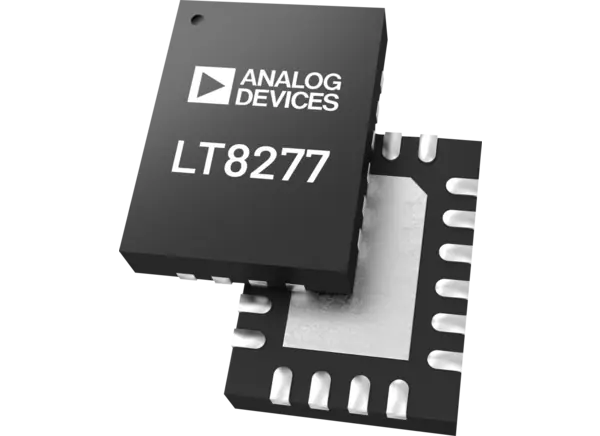

Analog Devices LT8277多相升压DC/DC控制器提供2相恒频，电流模式升压和3V至40V宽输入电压范围。SEPIC控制器设计用于驱动n沟道功率mosfet。两相交错功能减小了系统滤波电容的要求。内部LDO稳压器从V(IN)或V(OUT)提取电源，为栅极驱动器提供5V电源。固定频率，电流模式架构导致在大范围的电源/输出电压下稳定运行。LT8277的工作频率可以通过外部电阻设置在100kHz至2MHz范围内，也可以使用SYNC引脚同步到外部时钟。CLKOUT和SYNC引脚允许多个LT8277器件一起执行，促进4相或8相操作。
ADI LT8277通过SPI接口设置输出电压范围为9V至60V。V(OUT)引脚上的窗口比较器通过PGOOD引脚报告，提供输出电压状态指示。
LT8277封装在20引脚3mm x 4mm侧面可焊接的QFN封装中。
3V至40V宽输入电压范围
两相交错操作降低了输入和输出电容的要求
输出电压调整SPI接口
低关机电流小于1µA
内部5V低压差稳压器由V(IN)或V(OUT)提供
PGOOD输出状态报告引脚
100kHz至2MHz可编程内部频率
频率同步
时钟输出为4或8相操作
扩频调频(SSFM)用于减少电磁干扰
提供3mm x 4mm 20引线侧面可焊接QFN封装
AEC-Q100符合汽车应用要求
电力供应
汽车
电信
工业
