摘要： 具有锁存抗扰度的低电阻、低电容模拟开关集成电路(IC)。

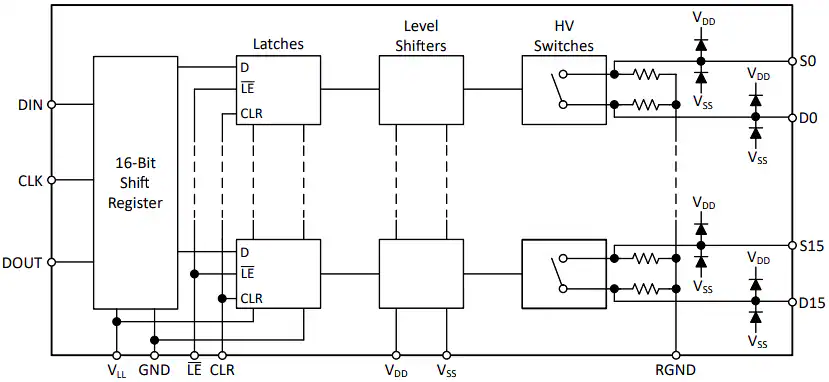

德州仪器TMUX9616 220V高压16通道开关是一款低电阻、低电容模拟开关集成电路，具有锁存抗扰度。该模块提供16个可独立选择的1:1，单极，单掷(SPST)开关通道。TMUX9616在高达±110V的双电源下工作良好，在推荐的电源范围内也支持非对称电源偏置。该开关支持源(Sx)和漏极(Dx)引脚上的双向模拟和数字信号，范围从V(SS)到V(DD)。Sx和Dx引脚上的集成泄放电阻放电电容性负载，如压电换能器。TMUX9616 220V高压16通道开关采用行业标准7mm x 7mm LQFP封装，具有引脚到引脚兼容性。典型的应用包括医学超声成像、无损检测(NDT)金属探伤和压电传感器驱动。
由器件结构引起的锁存免疫
宽供电范围或输入信号范围:
双电源:±20V ~±110V, 220V(PP)
240V(PP)绝对最大值
5pF关断电容
10pF on电容
12欧姆电阻(R(ONL))
3µs导通时间(最大)
高达72MHz数据移位时钟频率
1.8V至5V逻辑电平
在5MHz时-70dB的优异断开隔离性能
输出上的集成泄放电阻
扩展-40°C至125°C温度范围

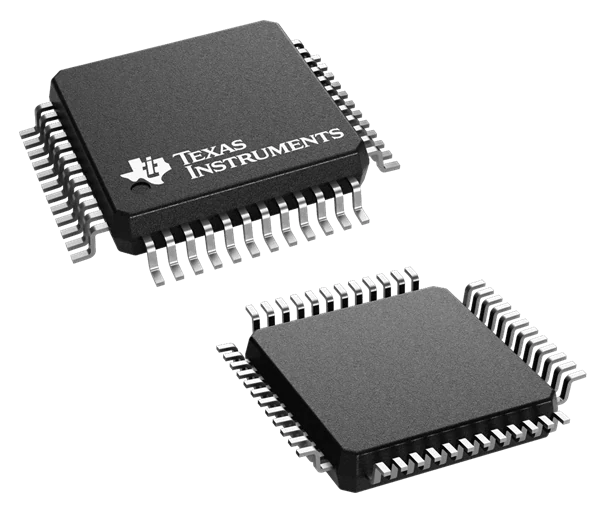

工业标准7mm x 7mm(机身尺寸)LQFP封装，引脚到引脚兼容
医学超声成像
无损检测金属探伤
压电传感器驱动器
超声波流量变送器
打印机
光学MEMS模块
