德州仪器THVD1400V半双工RS-422/RS-485收发器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-22

摘要： 具有3至5.5V总线电源和1.65V至5.5V低电平逻辑接口支持。

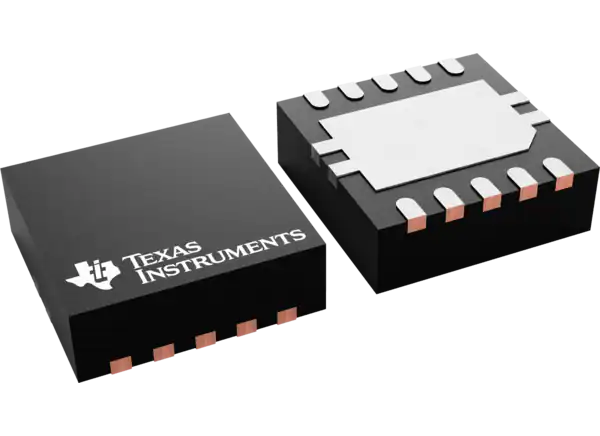

德州仪器THVD1400V半双工RS-422/RS-485收发器具有灵活的I/O供电和集成的IEC ESD保护，提供5μA的关闭电源电流。该收发器包括一个转换速率控制引脚(SLR)，可将收发器设置为最大20Mbps模式或转换速率限制500kbps模式。THVD1400V收发器具有超过2.1V的差分输出，可与5V电源兼容PROFIBUS，并支持1.65V至5.5V低电平逻辑接口。

THVD1400V收发器满足或超过TIA/EIA-485A标准的要求。该收发器的工作温度范围为-40°C至125°C，采用3mm x 3mm VSON(10引脚)封装。THVD1400V收发器用于工厂自动化和控制，楼宇自动化，电机驱动，电力输送，工业运输，HVAC系统，智能电表和通信基础设施。

特性

满足或超过TIA/EIA-485A标准的要求
差分输出超过2.1V与5V电源兼容的PROFIBUS
3V至5.5V RS-485电源电压范围
1.65V到5.5V的逻辑信号接口电源
半双工rs - 422 / rs - 485
可配置的最大数据速率:

单反= 500kbps(高)
SLR = 20Mbps(低或浮动)

总线I/O保护:

±16kV HBM ESD
±12kV IEC 61000-4-2接触放电
±12kV IEC 61000-4-2气隙放电
±4V IEC 61000-4-4快速瞬态突发
±16V母线故障保护(母线引脚绝对最大电压)

低功耗:

5μA关断电源电流
工作时静态电流小于3mA

无故障的上电/下电热插件功能
打开，短，和空闲总线故障安全
1/8单位负载(最多256个总线节点)
小型热效率10针VSON封装(3mm x 3mm)

应用程序

工厂自动化与控制
功率输出
工业运输
楼宇自动化

暖通空调系统
马达驱动器
智能电表
通信基础设施
