德州仪器LP5812 RGB LED驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-22

摘要： 4 × 3矩阵LED驱动器与I2C和自主动画引擎控制。

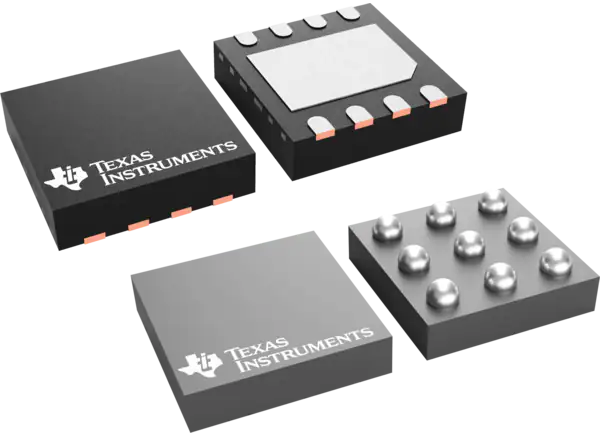

德州仪器LP5812 RGB LED驱动器是4 × 3矩阵驱动器，具有I(2)C和自主动画引擎控制。这些驱动程序产生一个6MHz时钟信号，并使用它来同步多个设备之间的照明效果。LP5812驱动器具有单独的LED点开/短检测和集成的去重影功能。这些LED驱动器的工作电压范围为2.7V至5.5V，温度范围为-40°C至85°C。LP5812驱动是便携式和可穿戴、游戏和家庭娱乐、物联网(IoT)、网络和工业HMI的理想选择。

具有自主动画引擎功能的LP5812 RGB LED驱动器可以显著降低控制器的实时负载。这些驱动器在照亮led时提供0.4mA的典型超低常规工作电流。LP5812驱动程序提供四种不同的材料版本，具有不同的I(2)C芯片地址。

特性

自主动画引擎控制
单个LED点开/短检测
集成去重影功能
1MHz(最大)I(2)C接口

工作温度范围-40℃~ 85℃
PWM调光至无噪音24kHz频率;

单独的8位PWM调光分辨率
线性或指数调光曲线

规范

工作电压范围:

2.7V至5.5V V(CC)范围
逻辑引脚兼容1.8V, 3.3V和5V电压

4个高精度恒流汇;

0.1mA至51mA每个电流接收器
最大±5%的设备间误差
最大±5%通道到通道误差
110mV(典型)@ 25.5mA和210mV(典型)@ 51mA超低净空电压
PWM相移可配置为每个LED

模拟调光(电流增益控制)

25.5mA或51mA全球1位最大电流(MC)
单独的8位点电流(DC)设置

时间交叉复用(TCM)拓扑:

驱动多达12个led或4个RGB led
1 / 4, 1 / 3, 1 / 2和1多路复用比
支持直驱、TCM和混合驱动三种方式

超低功耗:

待机:CHIP_EN = 0(保留数据)时，ISTB = 26μA(典型)
有效:当LED电流= 25.5mA时，INOR = 0.4mA(典型)

应用程序

便携式和可穿戴电子产品:

耳机和充电盒，电子烟，智能手表

游戏和家庭娱乐:

智能扬声器，RGB鼠标，VR耳机和控制器

物联网(物联网):

电子标签和视频门铃

网络:

路由器和接入点

工业人机界面:

电动汽车充电器和工厂自动化
