许多电信和计算应用需要能够在非常低的输入电压下工作的高效率降压DC/DC转换器。高输出功率同步控制器LT3740是这些应用的理想选择，可将2.2V至22V的输入电源转换为低至0.8V的输出，负载电流为2A至20A。应用包括分布式电力系统、负载点调节和逻辑电源转换。

设计低V(in)降压变换器的主要挑战是n沟道mosfet的栅极电压不是完全可用的。LT3740通过集成DC/DC升压转换器来产生自己的MOSFET栅极驱动电压和一个小型廉价的外部电感来解决这个问题。该功能允许使用廉价的现成5V栅极驱动mosfet，提供比子逻辑栅极驱动mosfet高达3%的效率，并且消除了对二次电源的需求。

LT3740工作在固定的300kHz频率，采用谷电流模式控制，提供出色的瞬态响应和极低的导通时间。此外，电源良好的信号是可用的，以监测输出电压。内置到XFER的跟踪能力可以用来实现输出电压的控制，当上升和下降。如果XFER上的电压小于0.8V, LT3740使用该电压作为基准进行调节。

“垂死的喘息”应用程序

LT3740的低电压(IN)特性使其非常适合用于高可靠性计算机的“垂死喘息”应用。在这些系统中，当电源被切断时，输入端的一大组电解电容器充电至12V左右，作为电源控制器的输入。LT3740可以工作到2.2V，这使得它在输入电容的充电电压下运行的时间比需要更高输入电压的控制器长。这有效地降低了输入电容要求，从而可以节省显着的电路板空间。

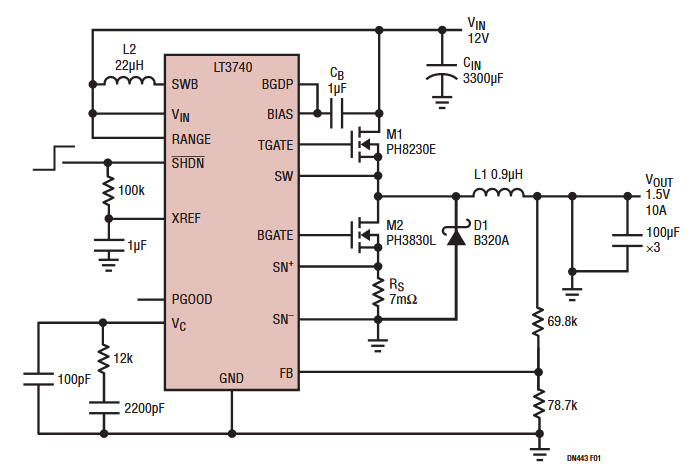

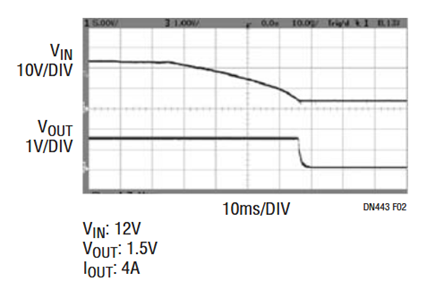

图1显示了一个典型的应用电路。如图2所示，LT3740电路在其输入电源切断后，能够提供40ms的负载。相比之下，如果控制器在输入达到7V时关闭，则输出电压将在25ms后下降。

从低正电压(IN)产生负电压

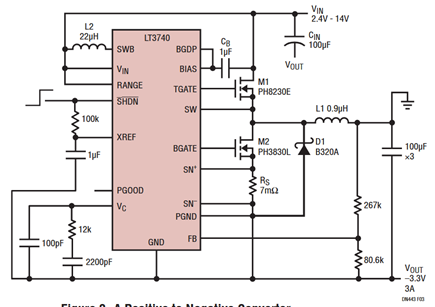

图3显示了一个2.4V到14V的输入到-3.3V的3A输出转换器。LT3740由于其宽的输入电压范围和低至2.2V的工作能力，在这种应用中工作得特别好。LT3740还可以同步整流，这允许使用高效率的mosfet，而不是效率较低的开关二极管。

宽输入电压范围

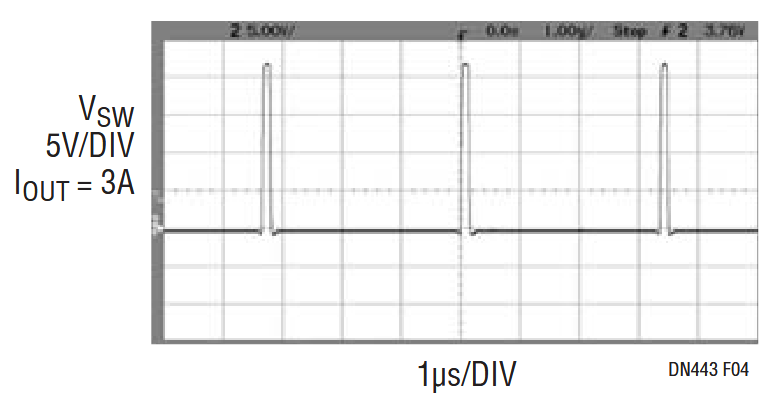

LT3740在宽输入电压范围(2.2V至22V)内提供高效率，输出电压低至0.8V。LT3740采用谷电流模式控制，提供优异的瞬态响应和极低的导通时间。图4显示了在300kHz固定频率下，22V输入，0.8V输出的低占空比波形。

结论

LT3740可以在低输入电压下工作，在宽输入电压范围内提供节省空间和成本的解决方案。LT3740是一个多功能平台，用于构建DC/DC转换器解决方案，该解决方案使用很少的外部组件，并在宽负载范围内保持高效率。集成的升压稳压器可在低至2.2V的输入电压下实现真正的单电源操作。
