红外数据传输技术满足了笔记本电脑、打印机、移动电话、寻呼机和调制解调器等大量设备对不断增加的数据速率的需求。红外数据协会(IrDA)标准涵盖了2400 - 4Mbps的数据速率，是红外数据传输的首选。LT1328是一个光电二极管接收器，支持IrDA数据速率高达4Mbps，以及其他调制方法，如夏普ASK和电视遥控器。

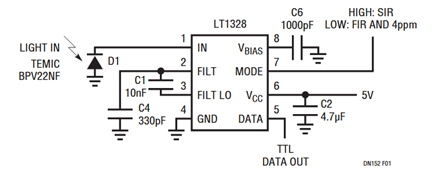

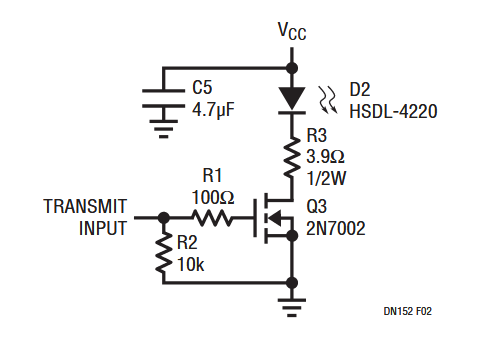

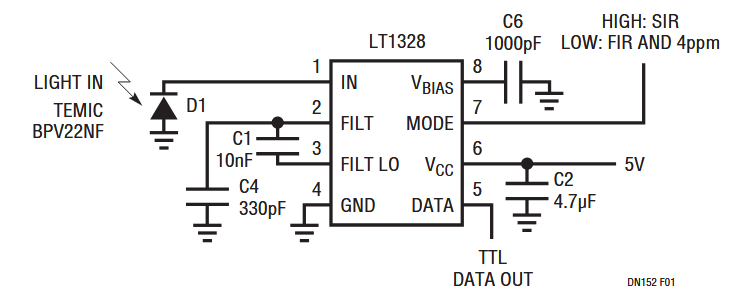

LT1328，在MS8和SO-8封装中，包含所有必要的电路，将电流脉冲从外部光电二极管转换为数字TTL输出，同时拒绝不必要的低频干扰。如图1所示，LT1328加上五个外部组件是制造irda兼容接收器所需的全部组件。与irda兼容的发射器也可以只用6个组件实现，如图2所示。LT1328的功率要求非常低:单个5V电源和2mA静态电流。

LT1328功能描述

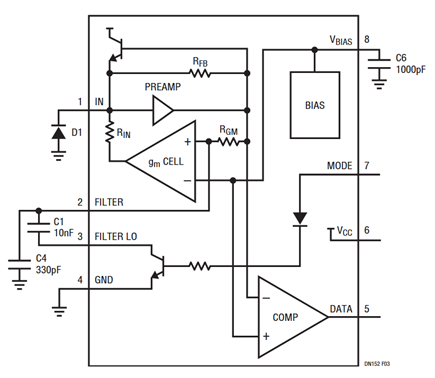

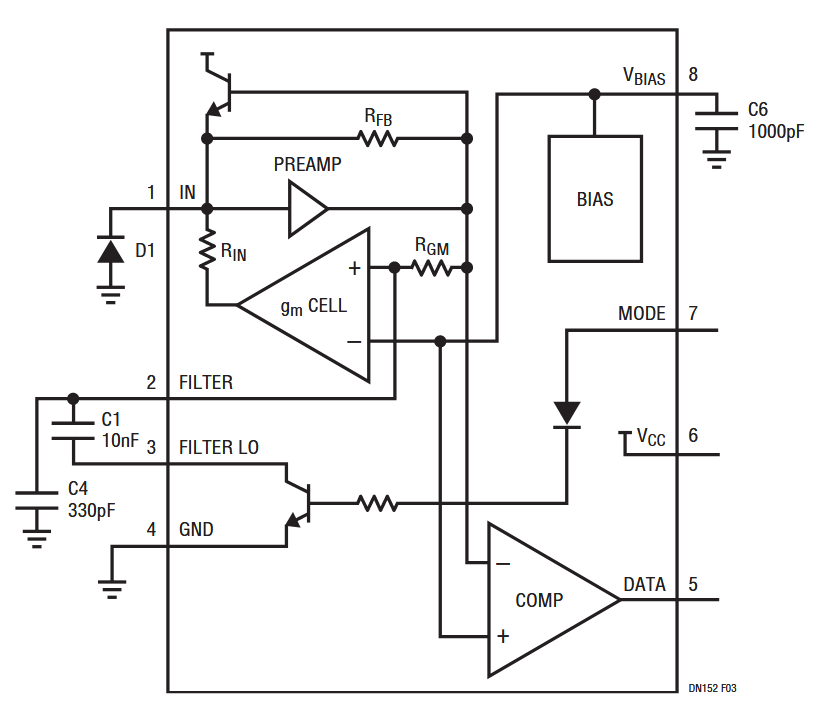

图3是LT1328的框图。来自光电二极管D1的电流通过反馈电阻R(FB)转换成电压。前置放大器的直流电平由跨导放大器的g(m)的伺服作用保持在V(BIAS)。伺服动作只抑制低于R(gm)/C(FILT)极点的频率。这种高通滤波衰减干扰信号，如太阳光或白炽灯或荧光灯，并可在引脚7选择低或高数据速率。对于高数据速率，引脚7应该保持低。高通滤波器断点由电容C4设置为f = 25/(2π·R(gm)·C4)，其中R(gm) = 60k。330pF电容(C4)设置200kHz角频率，用于115kbps以上的数据速率。对于低数据速率(115kbps及以下)，引脚2的电容通过将引脚7提高到TTL高值来增加。这开关C1与C4并行，降低高通滤波器断点。10nF电容(C1)产生6.6kHz角。由前置放大器/通用放大器组合处理的信号导致比较器输出低摆。

IrDA先生

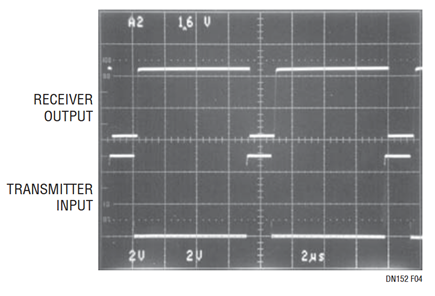

图1中的LT1328电路在规定的光照水平下工作在IrDA标准的整个1cm到1米范围内。对于115kbps及以下的IrDA数据速率，使用1.6μs脉冲宽度作为零，使用无脉冲宽度作为1。光照水平为40mW/sr(瓦/秒)至500mW/sr。图4显示了发射器输入(底部跟踪)和LT1328输出(顶部跟踪)的作用域照片。注意，发射器的输入是反向的;也就是说，透射光在输入端产生一个高，在发射机的输出端产生一个零。MODE引脚(引脚7)对于这些数据速率应该是高的。

IrDA冷杉

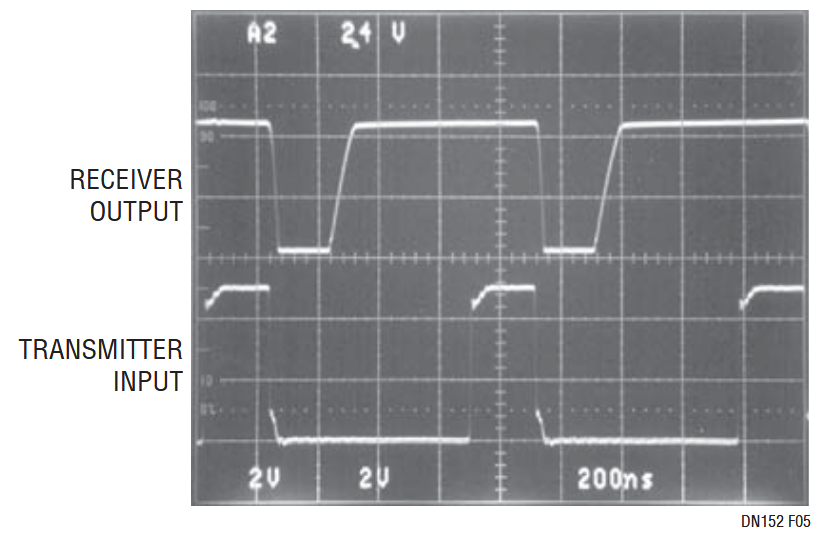

IrDA标准的第二快层处理576kbps和1.152Mbps的数据速率，脉冲宽度为0的1/4位间隔，1的无脉冲。例如，1.152Mbps的速率使用217ns的脉冲宽度;总比特时间为870ns。在1厘米到1米的范围内，亮度为100mW/sr到500mW/sr。图5显示了传输输入和LT1328输出的照片。在所有上述条件下，LT1328输出脉冲宽度将小于800ns宽，为1.152Mbps。对于这些数据速率及以上，引脚7应保持低电平。

4 ppm

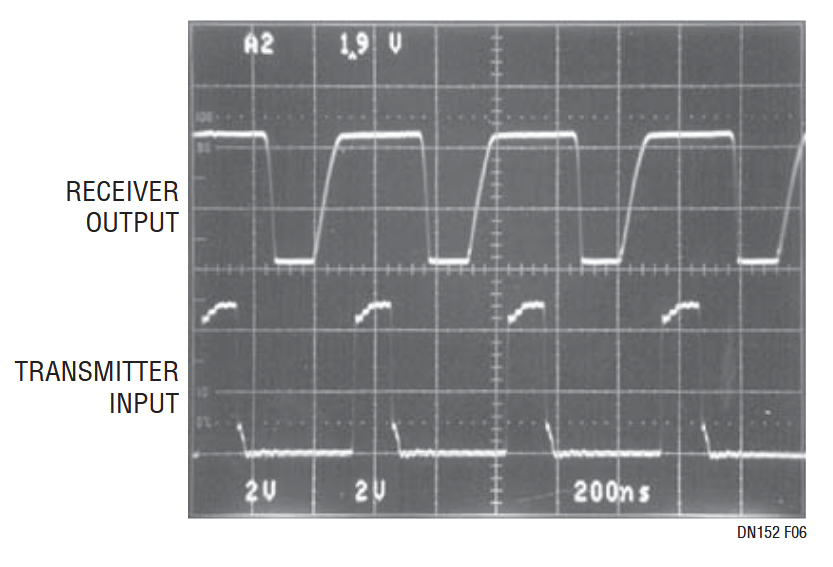

最后一种IrDA编码方法是4Mbps，使用脉冲位置调制，因此它的名字是:4ppm。两个比特由一个125ns宽的脉冲在500ns间隔内的四个位置之一的位置进行编码(2比特·1/500ns = 4Mbps)。范围和输入电平与1.152Mbps相同。图6显示了该调制的LT1328再现。

结论

总之，LT1328可用于构建与IrDA标准兼容的低成本接收器。其易用性和灵活性也使其能够为许多其他光电二极管接收器应用提供解决方案。微小的MSOP包节省了PC板面积。
