单片电源系统(MPS) MPQ4341/4341J同步降压转换器的介绍、特性、及应用

MONOLITHIC POWER SYSTEMS (MPS) MPQ4341

单片电源系统(MPS) MPQ4341/4341J同步降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-24

摘要： 36V, 5A可配置频率器件，内置高/低侧功率mosfet。

单片电源系统(MPS) MPQ4341/4341J同步降压转换器是36V, 5A可配置频率(350kHz至2.5MHz)器件，内部集成高侧和低侧功率mosfet(分别为HS-FET和LS-FET)。转换器提供高达5A的高效输出电流(IOUT)，具有固定频率零延迟PWM (ZDP)控制，可实现近乎最佳的瞬态响应。3.3V至36V宽输入电压范围，42V负载转储支持，可适应汽车输入环境中的各种降压应用。MPQ4341/4341J转换器具有1μA的关断电流(ISD)，允许该器件用于电池供电的应用。

通过在轻负载条件下降低开关频率(fSW)以减少开关和栅极驱动器损耗，可以实现宽负载范围内的高功率转换效率。PG (open-drain power good)信号表示输出电压(VOUT)是否在标称电压范围的94% ~ 106%之间。热关闭提供可靠的容错操作。高占空比和低差(LDO)模式提供了汽车冷曲柄条件。

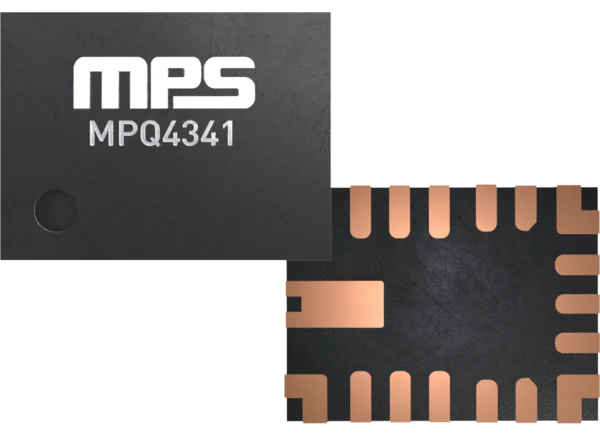

MPQ4341采用QFN-17 (3mm x 4mm)封装，MPQ4341J采用QFN-19 (3mm x 4mm)封装。两个版本都通过了AEC-Q100认证。

特性

专为汽车应用而设计

可承受42V负载转储
支持高达3.1V冷曲柄
LDO (Low-dropout)模式
高达5A的连续输出电流
可连续工作至36V
零延迟PWM控制
多阶段的能力
最少20秒准时
结温工作范围-40℃~ +150℃
AEC-Q100 1级

延长电池寿命

1μA低关断电流
3μA休眠模式静态电流
先进的异步调制(AAM)模式提高了轻负载下的效率

通过内部60毫欧高侧MOSFET和35毫欧低侧MOSFET(分别为HS-FET和LS-FET)改善热性能

针对EMC/EMI优化

350kHz至2.5MHz可配置开关频率
对称V(IN)引脚
频率扩频(FSS)调制
CISPR25 5级标准
MeshConnect 倒装芯片封装

1V、1.1V、1.8V、2.5V、3V、3.3V、3.8V、5V固定输出选项
可与外部时钟同步
同步时钟输出
Power Good (PG)输出
外部软启动
打嗝过流保护(OCP)
可用的包装，都有可湿侧翼

QFN-17 (3mm x 4mm)封装用于MPQ4340
QFN-19 (3mm × 4mm)封装用于MPQ4340J

应用程序

汽车集群
汽车信息娱乐

高级驾驶辅助系统(ADAS)
工业动力系统
