摘要： 用于驱动高侧和低侧n沟道mosfet的高压栅极驱动器。
德州仪器LM2005半桥栅极驱动器是一款紧凑的高压栅极驱动器，设计用于驱动同步降压或半桥配置的高侧和低侧n沟道mosfet。集成的引导二极管节省了电路板空间，并通过消除对外部分立二极管的需要降低了系统成本。

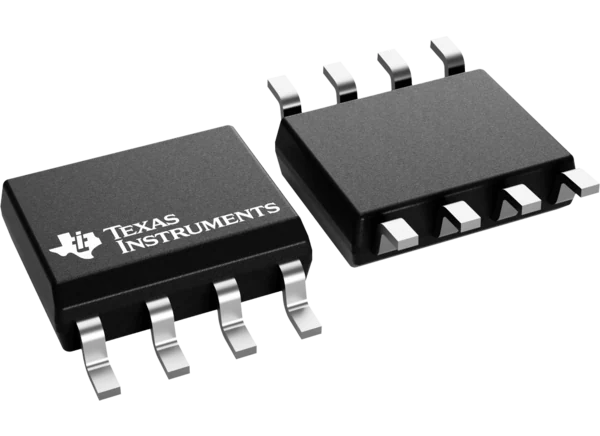

SH引脚上的-1V直流和-19.5V瞬态负电压处理提高了系统在高噪声应用中的鲁棒性。小的，热增强的8引脚WSON封装通过允许驱动器更靠近电机相位来改善PCB布局。德州仪器LM2005还提供与工业标准引脚兼容的8引脚SOIC封装。低侧和高侧电源轨均设有欠压锁定(UVLO)，用于上下电过程中的保护。

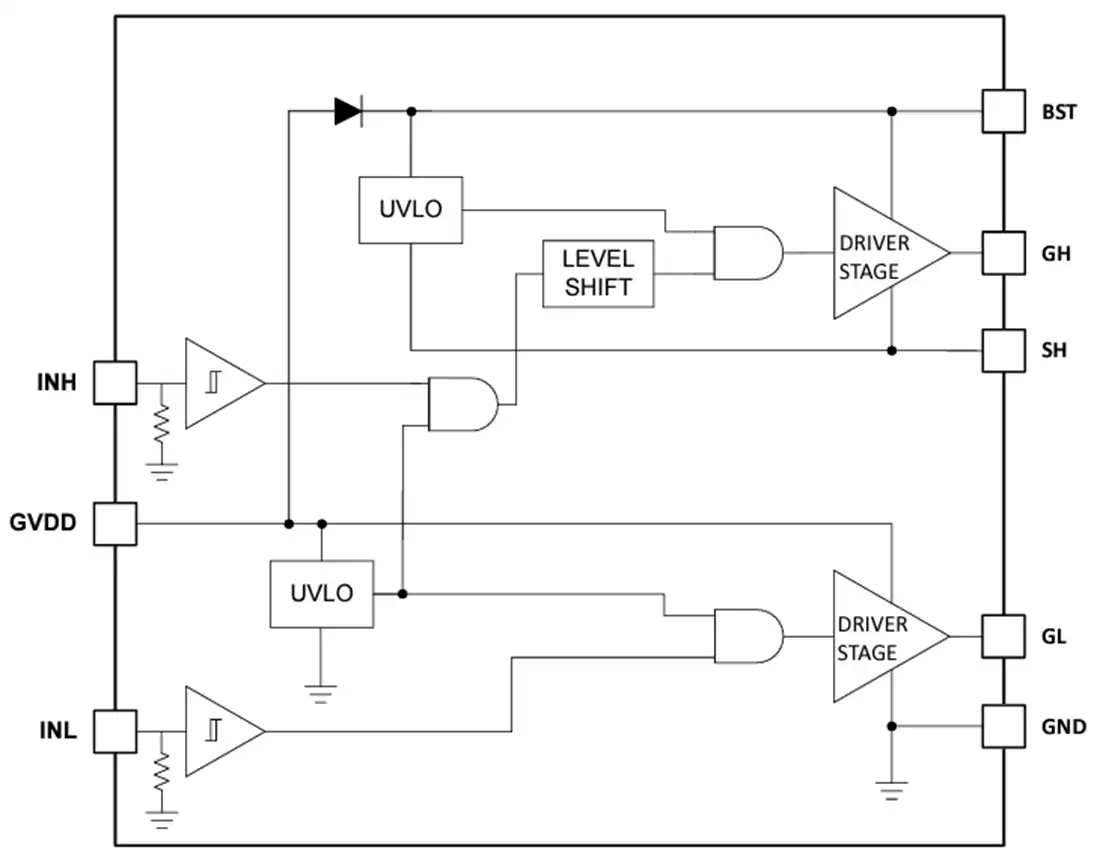

以半桥结构驱动两个n沟道mosfet
集成自举二极管
GVDD上典型的8V欠压闭锁
BST绝对最大电压107V
-19.5V绝对最大负瞬态电压处理SH
0.5A/0.8A峰值源/汇电流
典型传播延迟115ns
无刷直流(BLDC)电机
永磁同步电动机(PMSM)
无绳吸尘器
无线花园和电动工具
电动自行车和电动滑板车
电池测试设备
离线不间断电源(UPS)
通用MOSFET或IGBT驱动
