MONOLITHIC POWER SYSTEMS (MPS) EVQ6628

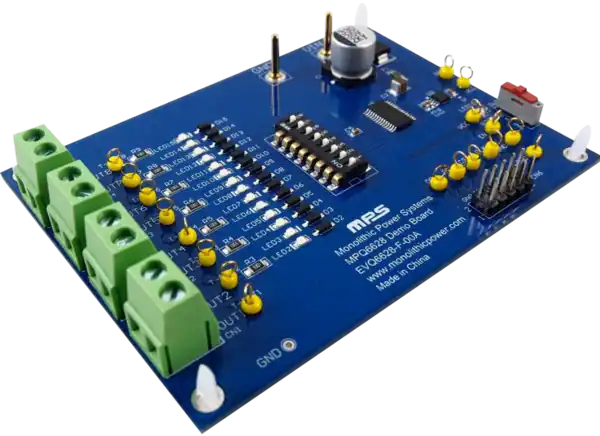

单片电源系统(MPS) EVQ6628-F-00A评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-24

摘要： 对具有串行输入控制和8个半桥的MPQ6628电机驱动器进行了评估。

单片电源系统(MPS) EVQ6628-F-00A评估板对具有串行输入控制和8个半桥的MPQ6628电机驱动器进行评估。(MPS) EVQ6628-F-00A工作时的输入电压(V(IN))为5.5V至40V，输出电流(I(OUT))高达0.8A。八个半桥可通过标准串行接口单独控制，具有短路输出、开载、过温(OT)、过压(OV)和欠压(UV)的诊断功能。

特性

宽5.5V至40V工作输入电压(V(IN))范围
高侧(HS)和低侧(LS)驱动器以半桥式配置连接
输出电流高达0.8A (I(OUT))
典型1.3欧姆导通电阻R(DS(ON)) (HS + LS)
待机模式相对于总温度范围非常低的静态电流(I(Q))
输出有短路保护
超温保护(OTP)和预警
欠压锁定(UVLO)和过压锁定(OVLO)

串行数据接口
诊断功能包括

短路输出条件
负载条件下
温度过高(OT)
过电压(OV)状态
欠电压(UV)条件

串行接口时钟频率可达5MHz
支持3.3V和5V系统
可在TSSOP-28EP包
AEC-Q100 1级

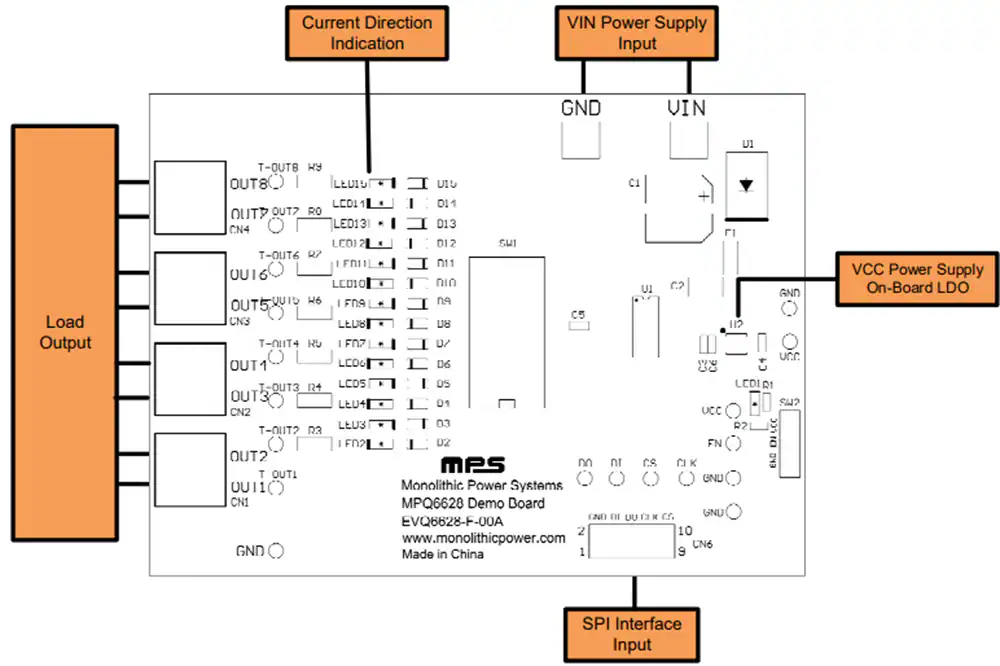

框图
