摘要： USB 3.2 Gen 2x2 ReDriver用于USB Type-C 连接器。

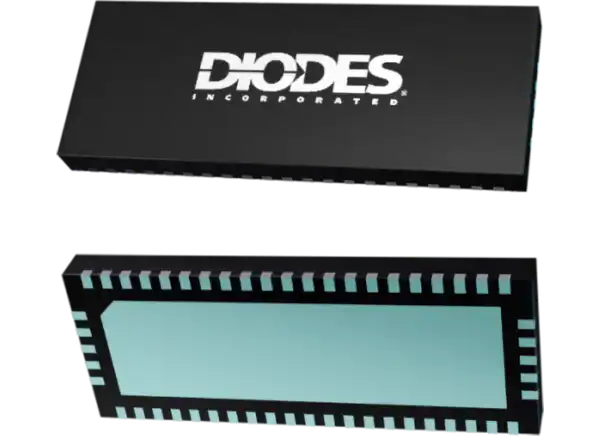

PI3EQX2034 USB 3.2 Gen 2x2 ReDriver 是USB Type-C 连接器的USB 3.2 Gen 2x2 ReDriver。二极管集成PI3EQX2034有两个主要功能。第一个是USB 3.2 Gen2x2 ReDriver，具有可编程均衡，可实现最佳性能。第二种是用于USB Type-C方向检测的插件检测器。ReDriver支持四个100欧姆差分CML数据I/O，增强各种介质上的信号质量。插入式检测器基于CC引脚电压水平配置端口，提供完全集成的超低功耗解决方案。
插件探测器
USB Type-C规范2.0
支持SOURCE (DFP)/DRP模式
通过CC检测自动配置端口方向
支持VCONN为有源电缆和其他配件供电
如果将端口配置为DFP，则支持将DAM (Debug Accessory Mode)检测为源(Rd/Rd检测)
如果将端口配置为DRP，则支持将DAM检测为源接收(Rp/Rp检测)
DEBUG引脚使SBU隔离符合要求
支持VCONN过流保护和过压保护
允许引脚控制和I(2)C接口
集成电源开关，高精度电阻，以及CC引脚电流源
支持默认USB电源，1.5A和3A SOURCE模式，带引脚控制
插件检测输出指示灯
省电模式
CC1, CC2和VBUSDET的24V公差
3.0V至5.0V电源范围
温度范围0℃~ +70℃
完全无铅，完全符合rohs标准
无卤素，无锑，绿色设备
再赶
10Gbps串行链路与线性均衡器
USB 3.2 Gen 2x2
4个10Gbps差分信号对
引脚模式控制EQ/平坦增益/摆动
100欧姆差分CML I/O
自动接收机检测
3.3V单电源电压
USB 3.2 Gen 2x2 ReDriver用于USB Type-C连接器
可编程均衡的最佳性能
用于USB Type-C方向检测的插入式检测器
