德州仪器TPS546B24S同步SWIFT降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-29

摘要： 高度集成，高达4倍可堆叠，非隔离转换器与PMBus 和扩展的安全性。

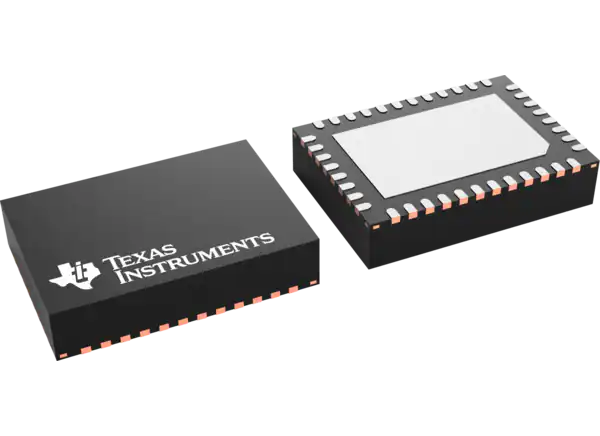

德州仪器TPS546B24S同步SWIFT 降压转换器是一款高度集成，高达4倍可堆叠，非隔离的DC/DC转换器，具有PMBus 和扩展写保护。该降压转换器提供2.95V至18V的输入电压范围，从225kHz到1.5MHz的12个可选开关频率，以及20A输出电流。如果与两个，三个和四个其他TPS546B24S转换器互连，TPS546B24S转换器可以在单个输出上提供高达80A的输出。该降压转换器具有集成5.5毫欧/1.8毫欧 mosfet和可选择的0.5V至5.5V输出通过引脚带或0.25V至5.5V使用PMBus VOUT_COMMAND。TPS546B24S转换器采用专有的固定频率电流模式控制，具有输入前馈和可选择的内部补偿元件，具有最小的尺寸和稳定性。典型的应用包括数据中心交换机、机架服务器、有源天线系统、远程无线电、基带单元和自动化测试设备、CT、PET和MRI。

TPS546B24S转换器扩展了TPS546B24A降压转换器，增加了制造商特定的PMBus 命令和扩展的写保护和Passkey。该特性通过限制写能力来增强安全性，防止恶意访问PMBus，并且具有比标准写保护命令更好的分辨率。支持1MHz时钟的PMBus接口为转换器配置和监控关键参数(包括输出电压、电流和内部芯片温度)提供了标准化的数字接口。根据系统需求，可以将对故障条件的响应设置为重新启动、关闭或忽略。堆叠设备之间的反向通道通信使所有TPS546B24S转换器能够为单个输出轨供电，从而共享单个地址，从而简化系统软件/固件设计。
