摘要: 提供传输兼容的连接器和线束解决方案,经过USCAR2规格测试。

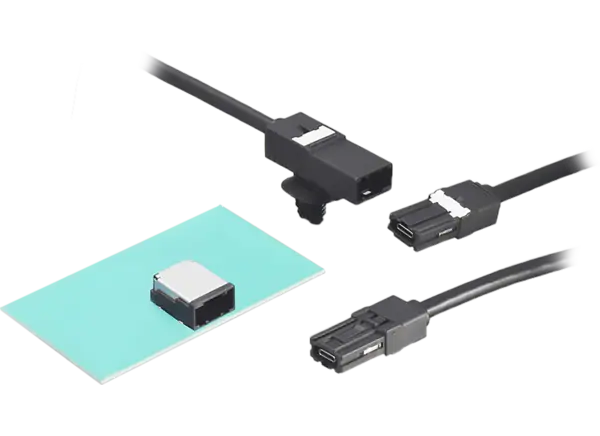

JAE Electronics MA07汽车USB 3.2/DisplayPort 1.4 (DP1.4)兼容连接器提供传输兼容连接器和线束解决方案,经过USCAR2规格测试。JAE MA07 USB 3.2/DP1.4连接器满足电子控制单元(ecu) /显示器之间传输视频信号以及与智能手机和车内其他设备通信的需求。该系列为USB 3.2 Gen 2提供20Gbps (10Gbps x2车道)的最大带宽,为DP1.4提供32.4Gbps (8.1Gbps x4车道)的最大带宽。MA07连接器专为车载信息娱乐(IVI)系统设计,包括头单元和I/O盒之间的用例。
测试USCAR2规格
传输信号
20Gbps (10Gbps x2通道)最大带宽(USB 3.2 Gen 2)
32.4Gbps (8.1Gbps x4通道)最大带宽(DP1.4)
插座
插座可在磁带和卷轴包装和通孔回流兼容
插头和内联插座作为一个完整的线束提供
坚固的结构与外壳,以防止斜插入
4x类型的关键变异防止错配
采用市场认可的连接器产品内部结构
剪辑可以添加到内联线束作为一个选项
STP电缆是用于高速传输线的电缆
汽车IVI系统
视频信号传输
与车内pc、智能手机和游戏设备进行通信
联系人
24个职位
22个位置(插头)
额定电流
0.25(信号)
3(接地)
20V额定电压
10毫欧最小(配合)绝缘电阻
100V(AC)介电耐压
-40℃~ +105℃工作温度范围
