摘要： 单通道负载开关设计用于实现低涌流的快速导通时间。

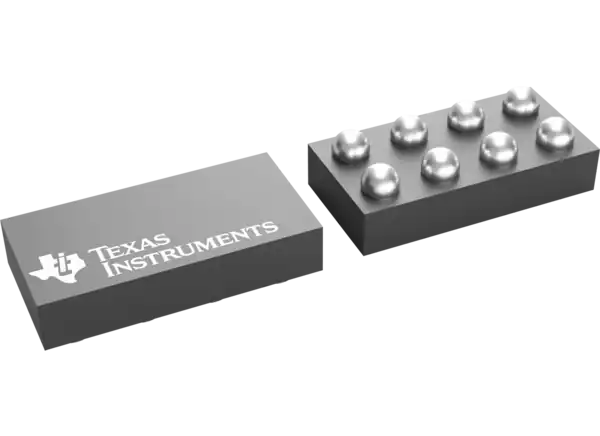

德州仪器TPS22999导通电阻负载开关是一款单通道负载开关，旨在实现低浪涌电流的快速导通时间。该负载开关具有n沟道MOSFET，在0.1V到V(BIAS) -1V输入电压范围内工作，支持1.5A的最大连续电流。TPS22999负载开关集成了5.3欧姆快速输出放电路径，当开关关闭时，使系统可靠运行。该负载开关具有电源良好(PG)信号，该信号指示主MOSFET何时正确地安置到最低电阻路径。TPS22999负载开关在-40°C至105°C的自由空气温度范围内工作，并提供0.35mm间距和8引脚WCSP封装(YCH)。典型应用包括可穿戴设备、固态硬盘(ssd)、pc和笔记本电脑、工业pc和光模块。
输入工作电压范围(V(IN))
2.3V至5.5V的偏置电压范围
最大持续电流1.5A
7.5毫欧(典型)导通电阻(R(ON))
稳压涌流
5.3欧姆集成快速输出放电
开漏电源-良好(PG)信号
在V(IN) = 1V导通时小于200μs
热关机
欠压闭锁(UVLO)
低功耗:
10μA(典型)ON状态(I(Q))
2.7μA(典型)OFF状态(I(SD))
智能EN引脚下拉(R(PD,EN)):
25nA(典型)EN≥V(IH) (I(ON))
500k欧姆(典型)EN≤V(IL) (R(PD,ON))
穿戴。
固态硬盘(ssd)
个人电脑和笔记本电脑
工业电脑
光学模块
