LTC1590:双12位DAC的应用通用性

来源:analog 发布时间:2024-01-29

摘要: CMOS乘以DAC使多用途的构建模块超出了将数字数据转换为信号的基本功能。本设计说明详细介绍了使用LTC1590双路串行12位电流输出DAC时可能实现的其他一些电路。

CMOS倍增数模转换器(mdac)是一种通用的构建模块,其功能超出了将数字数据转换为信号的基本功能。本设计说明详细介绍了使用LTC1590双路串行12位电流输出DAC时可能实现的其他一些电路。如图1所示,该DAC具有以下特点:

  • 二象限和四象限乘法能力

  • 卓越的INL和DNL: 0.1LSB型,0.5LSB最大过温

  • 低电源电流:10μA

  • 3线,菊花链SPI串行I/O

  • Clear Input将dac复位为零刻度

  • 占地面积小:窄16引脚SO封装

LTC1590专为广泛的应用而设计,包括过程控制和工业自动化,自动测试设备,软件控制增益调节,数字控制滤波器和电源。该DAC采用16引脚窄SO和PDIP封装。


图1所示 这款单电源双12位DAC具有串行接口,±10V参考输入范围和一个CLR引脚,可将输出复位为零。

应用程序

数字控制衰减器和PGA

图2所示的电路使用LTC1590使用DAC a创建一个数字控制衰减器,使用DAC b创建一个可编程增益放大器(PGA)。衰减器的增益使用以下公式设置:

这设置增益范围从大约-1/16到-256。同样,代码0是没有意义的。这个范围可以通过改变R1和R2的比值来修改。

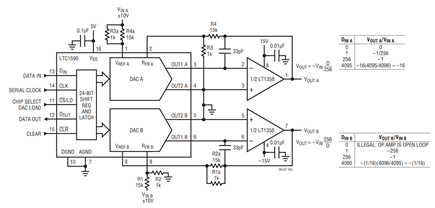

图2 LTC1590的DAC配置为衰减器(DAC A)和可编程增益放大器(DAC B),每个范围为72dB。


图3 通过增加衰减器(DAC A)的增益和PGA (DAC B)的衰减来增加图1电路的灵活性。
