摘要： 评估BQ25756E IC，一种具有4.2V-36V输入电压范围的buck-boost电池充电控制器。

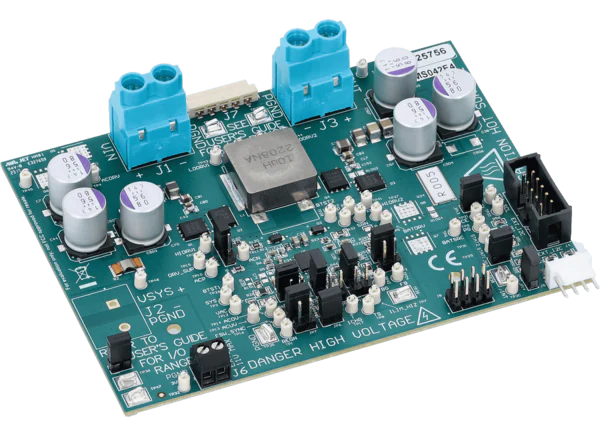

德州仪器BQ25756EEVM评估模块设计用于评估BQ25756E IC，一种具有4.2V至36V宽输入电压范围的buck-boost电池充电控制器。该评估模块的最大输入输出电压为36V，最大充电电流为10A。BQ25756EEVM评估模块具有可调输入过压和欠压保护和输出过压和过流保护。这个模块是理想的踢滑板车，无绳电动工具，园艺工具，机器人割草机，便携式发电站，无绳吸尘器，机器人，太阳能充电器和USB-PD EPR。
BQ25756EEVM评估模块可以评估高达180W的USB扩展功率范围(EPR)和多达7节锂离子电池充电，实现CC/CV配置文件。与高压板相比，该模块具有更小的间隙和漏电，并且没有隔离边界。
带NFET驱动器的同步降压DC/DC充电控制器:
200kHz至600kHz可调开关频率范围
可选的外部时钟同步
可选栅极驱动器电源输入优化效率
4.2V至36V宽输入范围，36V输出电压
电阻可编程独立与增加I(2)C模式
高安全集成度:
输入过压、欠压保护可调
输出过压、过流保护
4V至36V输出电压由电池供电(反向模式)
内置MPPT，最大限度地利用太阳能电池板阵列
包括电感自动检测，以优化电路性能
电路设计测试，包括GUI和用户指南
