摘要： 完整而紧凑的解决方案，允许用户评估ADP5140 PMIC的性能。

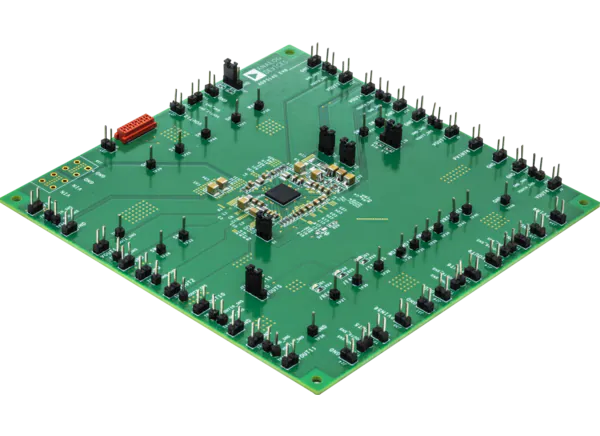

Analog Devices公司ADP5140- evalz评估套件提供了一个完整而紧凑的解决方案，允许用户以近乎理想的印刷电路板(PCB)布局评估ADP5140 PMIC的性能。ADP5140- evalz的主器件ADP5140集成了4个高性能、同步降压稳压器(Buck1至Buck4)、1个升压稳压器和7个低噪声低差(LDO)稳压器(LDO1至LDO7)。各电压轨内部监控，故障事件通过RESET引脚、fault引脚和STATUS引脚上报给系统。
ADP5140-EVALZ具有所有稳压器的使能和顺序控制，允许每个电压轨以固定顺序启动。ADP5140-EVALZ具有串行外设接口(SPI)，用于系统控制和诊断。专用图形用户界面(GUI)软件与ADP5140- evalz相关联，用于灵活评估ADP5140。
功能齐全的ADP5140评估板
紧凑溶液尺寸
4层，高玻璃化转变温度(TG) PCB，具有卓越的热性能
通过垂直、印刷电路和尾引脚接头连接
3.5V至4.1V供电电压范围(典型3.7V)
可调输出Buck2和Buck3稳压器
Buck1, Buck4, boost和所有LDO稳压器的固定输出
固定启动顺序
电压监控和看门狗功能
输出RESET、FAULT和STATUS
SPI通信协议
通过无铅认证
ADP5140-EVALZ董事会
USB-SDP-CABLEZ串口线缆
ADP5140 GUI软件
直流电源
电子负载
示波器
