摘要： 设计用于评估TPS25984，一个4.5V至16V, 70A的熔断与集成0.8毫欧场效应管。

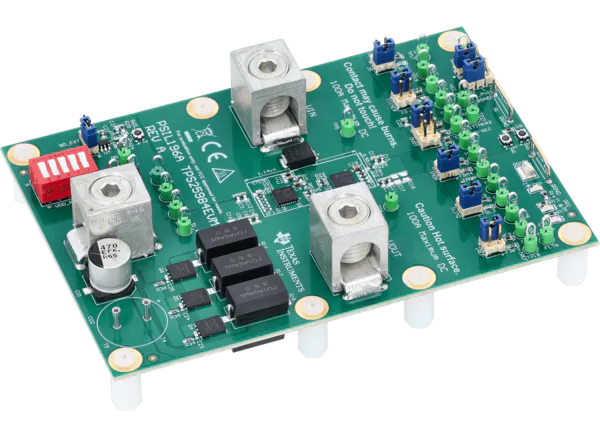

德州仪器TPS25984EVM评估模块允许对TPS25984 eFuse进行参考电路评估。该TPS25984器件是一个4.5V至16V和70A(峰值)可堆叠电火花，具有准确和快速的电流监测功能。TPS25984EVM评估模块配备两个并联连接的TPS25984 efu，以评估12V(典型)和110A(稳态)设计。该评估板具有一个14A到120A的可编程断路器，一个可调的输出电压旋转速率控制，和一个可调的瞬态电流切断定时器。该板还具有启动时可调的电流限制和使用板载跳线的主动电流共享阈值。TPS25984EVM评估模块主要应用于输入热插拔/热插拔、服务器及高性能计算、网络接口卡、图形及硬件加速卡、数据中心交换机、路由器等领域。
5V至16V(典型)工作电压
14A到120A可编程断路器阈值使用板载跳线
可调参考电压过流保护和主动电流共享块
可调电流限制期间启动和主动电流共享阈值使用板载跳线
可调输出电压转换率控制
可调瞬态电流消落定时器
TVS二极管用于输入，肖特基二极管用于输出瞬态保护
LED指示灯显示电源状态良好和故障指示
电源循环和快速输出放电(QOD)选项
选择应用自定义负载瞬态使用板载mosfet，栅极驱动电路和负载电阻
输入热插拔和热插拔
服务器和高性能计算
网络接口卡
风扇托盘
图形和硬件加速卡
数据中心交换机和路由器
在开始任何测试之前，请遵循以下说明，并在进行下一个测试之前重复一遍:
·将电源输出(V(IN))置零
·关闭电源
·将EVM上的跳线位置调整为表中所示的默认配置
·打开电源，设置电源输出(V(IN))为12V, 200A，并保持电源输出关闭
·使能电源输出，使EVM获得输入电源
