摘要： 驱动三相应用的一体化软件包。

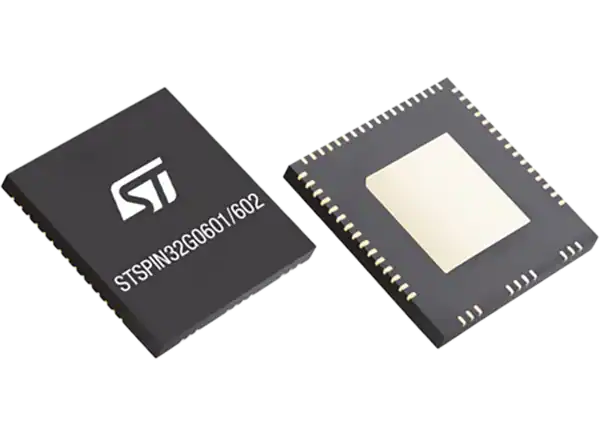

意法半导体STSPIN32G060x 600V三相无刷直流控制器是驱动三相应用的一体化封装。意法半导体STSPIN32G060x包括一个带有32位Arm Cortex -M0+ CPU的STM32G031x8x3 MCU。该器件还包括一个600V三半桥栅极驱动器和一个用于快速过载和过流保护的smartSD比较器。控制器集成了高压自举二极管，抗交叉导通，死区时间和UVLO保护，以实现高效和安全的操作。MCU的工作频率高达64MHz，并通过内存保护单元(MPU)增强了安全性。
三相栅极驱动器
高压导轨可达600V
dV/dt暂态抗扰度±50V/ns
栅极驱动电压范围为9V ~ 20V
驱动器电流能力
200/350mA源/汇电流@ 25°C (STSPIN32G0601)
1.00/0.85A源/汇电流@ 25°C (STSPIN32G0602)
32位Arm Cortex-M0+ MCU核心
时钟频率高达64MHz
8Kbyte SRAM与硬件奇偶校验
64Kbyte闪存，带保护和安全区域
CRC计算单元
多达32个通用I/O端口(GPIO)
1个用于电机控制的高级定时器，16位，最多6个PWM通道
5个通用定时器(1x 32位)
2个低功耗定时器
12位ADC转换器(最多15通道)，转换速率为2 MSps
具有灵活映射的5通道DMA控制器
内部高精度电压基准
2x I(2)C, 2x SPI, 3x UART和1x低功耗UART全套接口
匹配所有信道的传播延迟
集成自举二极管
比较器用于快速过流保护
UVLO，联锁和死时间功能
智能关机(smartSD)功能
待机模式，低功耗
通过SWD的片上调试支持
-40°C至+125°C扩展温度范围
QFN 10x10 72L螺距0.5爬电1.8mm封装
三相电机驱动器
逆变器
工业电器及风扇
