德州仪器DRV3901-Q1单通道高温保险丝驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-31

摘要： 一个高度集成的爆竹驱动器，用于汽车电动汽车热保险丝应用。

德州仪器DRV3901-Q1单通道热保险丝驱动器是一款高度集成的用于汽车电动汽车热保险丝应用的爆竹驱动器。它包括电源，电流传感和调节，诊断和保护功能，需要驱动一个哑炮负载。它结合了几个重要的功能独特的设备和不同于传统的爆竹驱动器。这些功能包括硬件引脚触发接口、蓄能电容器诊断、可寻址SPI，以及带有集成电荷泵和其他部署电流选项的优化驱动级。

硬件引脚触发器(TRGx)接口允许在硬件中直接向德州仪器DRV3901-Q1发出部署命令。该接口可以灵活地触发MCU硬件引脚的部署，直接使用过流传感器，或通过其他外部硬件电路监视器。硬件触发引脚支持2引脚接口，具有阈值或基于pwm的选项，以确保健壮性，防止错过部署，同时仍然提供灵活性，以支持各种接口选项。此外，可以通过SPI总线作为辅助方法发送受crc保护的部署命令。

特性

AEC-Q100符合汽车应用要求

温度等级1(-40°C ~ +125°C, T(A))

功能性Safety-Compliant

为功能安全应用而开发
帮助ISO26262系统设计达到ASIL C标准的文档

高度集成的爆竹驱动器解决方案，针对汽车电动汽车热保险丝应用

集成电源，电流调节，诊断和安全功能
基于SPI或HW引脚的触发，用于灵活的接口选项和快速发射反应
系统蓄能电容器和爆竹健康监测的诊断功能
内置自检和诊断功能的电源，接口，驱动程序和显示器
具有冗余电源，低侧和高驱动器驱动器以及辅助监控逻辑的可靠运行架构

工作电压高达28V(最大40V)

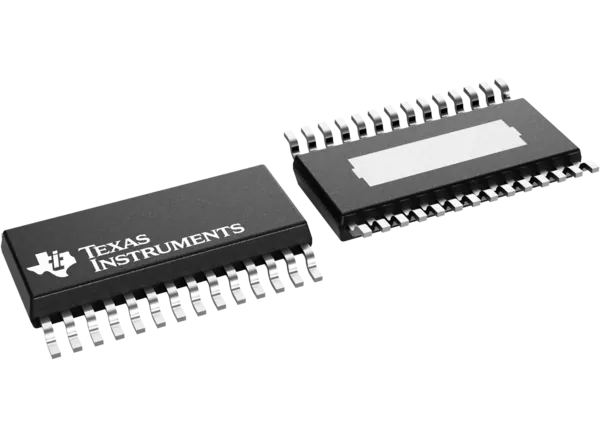

紧凑型HVSSOP-28 (DGQ)引线封装
双线负载接口具有受保护的电流控制高侧和受保护的次级低侧开关
集成电荷泵最小的MOSFET下降电压
4线，可寻址，24位SPI与CRC保护

允许多个设备在相同的SPI上运行
允许广播命令到多个设备

可配置部署电流(1.2A/2ms, 1.75A/0.5ms，最高3.4A/0.5ms)
可配置的部署接口选项

2针HW触发器与PWM或电平信号
带CRC的受保护SPI命令

全面的非状态诊断

设备built-in-self-test
驱动输出和开关测试
接口测试
蓄能电容器试验
抗哑炮试验

可配置故障指示灯(nFAULT)

应用程序

爆竹的司机
汽车电动汽车热保险丝

电池断开装置
电池接线盒

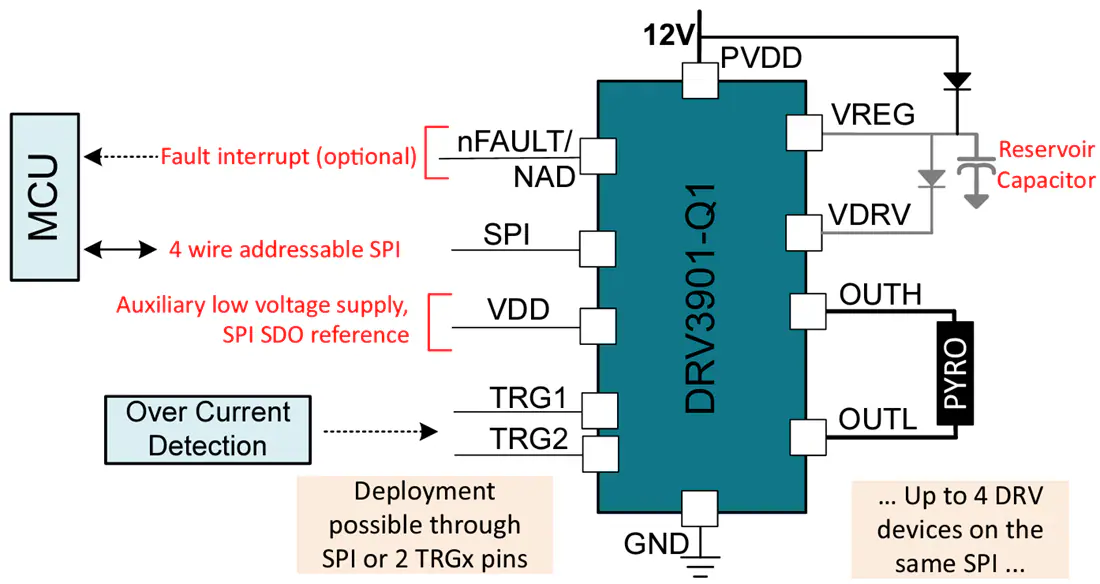

简化的示意图
