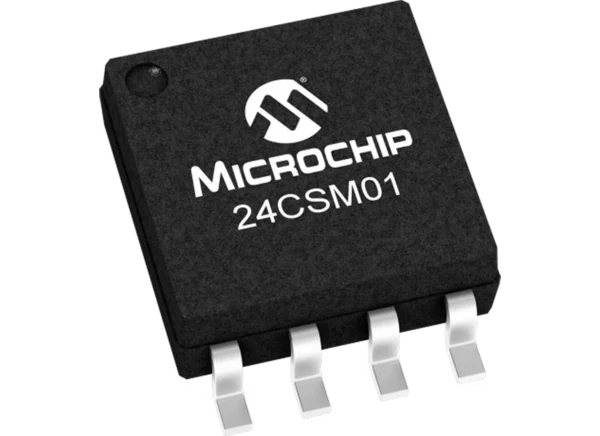

Microchip Technology 24CSM01 1Mbit串行eeprom的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-01

摘要： 速度可达3.4MHz，工作电压范围为1.7V至5.5V。

Microchip Technology 24CSM01 1 mbit串行eeprom的速度可达3.4MHz，工作电压范围为1.7V至5.5V。这些串行eeprom允许多达八个设备共享一个公共I(2)C(双线)总线。24CSM01 eeprom被组织为131,072字节，每个8位(128kb)，并针对消费和工业应用进行了优化。这些eeprom具有4Kbit的安全寄存器，前半部分是只读的。安全寄存器在前16个字节中包含一个工厂编程的、确保唯一的128位序列号。

24CSM01 eeprom包含一个允许写保护行为的配置寄存器和一个只读纠错状态锁存器(ECS)。这些串行eeprom利用内置的纠错码(ECC)方案，可以纠正多达一个错误的读取位在一个四字节的读出。24CSM01 eeprom支持I(2)C制造商识别(ID)命令，该命令将返回24CSM01的唯一值，允许在应用程序中轻松识别。这些串行器件采用PDIP-8、SOIC-8、SOIJ-8、UDFN-8、TSSOP-8、MSOP-8和WLCSP-8封装。

特性

假定网速1 m eepm:

内部组织为一个131,072 x 8位
字节或页写入最多256字节
字节或顺序读取
自定时写周期(最大5ms)

高速I(2)C接口:

高速模式支持3.4MHz
工业标准:1MHz, 400kHz和100kHz
输出坡度控制，消除地面反弹
施密特触发输入噪声抑制

安全注册:

预编程的128位序列号
用户可编程和可锁定的256字节ID页

内置ECC (Error Correction Code)逻辑:

纠错状态(ECS)锁存器通过配置寄存器

(2)C厂商识别功能支持
多功能数据保护选项:

硬件写保护(WP)引脚，用于全阵列数据保护
通过配置寄存器增强软件写保护

1.7V至5.5V工作电压范围
低功耗CMOS技术:

写电流:在5.5V时最大3mA
读电流:1mA最大在5.5V, 1MHz
待机电流:1µA at 5.5V (I-temp)

高可靠性:

超过一百万次擦除/写周期
内置ECC逻辑，提高可靠性
数据保存:200年以上
ESD保护:大于4000V

温度范围:

工业(I): -40℃~ 85℃
扩展(E): -40°C至125°C

汽车AEC-Q100合格
通过无铅认证
