摘要： 符合vr14的降压控制器，具有电感式电压调节器(TLVR)拓扑支持。
德州仪器TPS536C9T降压数字多相D-CAP+控制器是一款符合vr14标准的降压控制器，具有反式电感稳压器(TLVR)拓扑支持。该器件包括内置非易失性存储器(NVM)，两个通道和PMBus 接口，与TI智能电源级完全兼容。先进的控制功能，如D-CAP+架构提供低输出电容，快速瞬态响应和良好的动态电流共享。本机支持自适应电压定位和输出电压摆率的可调控制。此外，设备还支持PMBus通信接口，可将电流、电压、功率、温度和故障情况遥测报告给主机系统。为了减少外部组件数量，所有可编程参数都可以通过PMBus接口配置，并作为新的默认值存储在NVM中。
4.5V至17V输入电压范围
0.25V至5.5V输出电压范围
双输出支持N+M相配置(N+M≤12,M≤6)

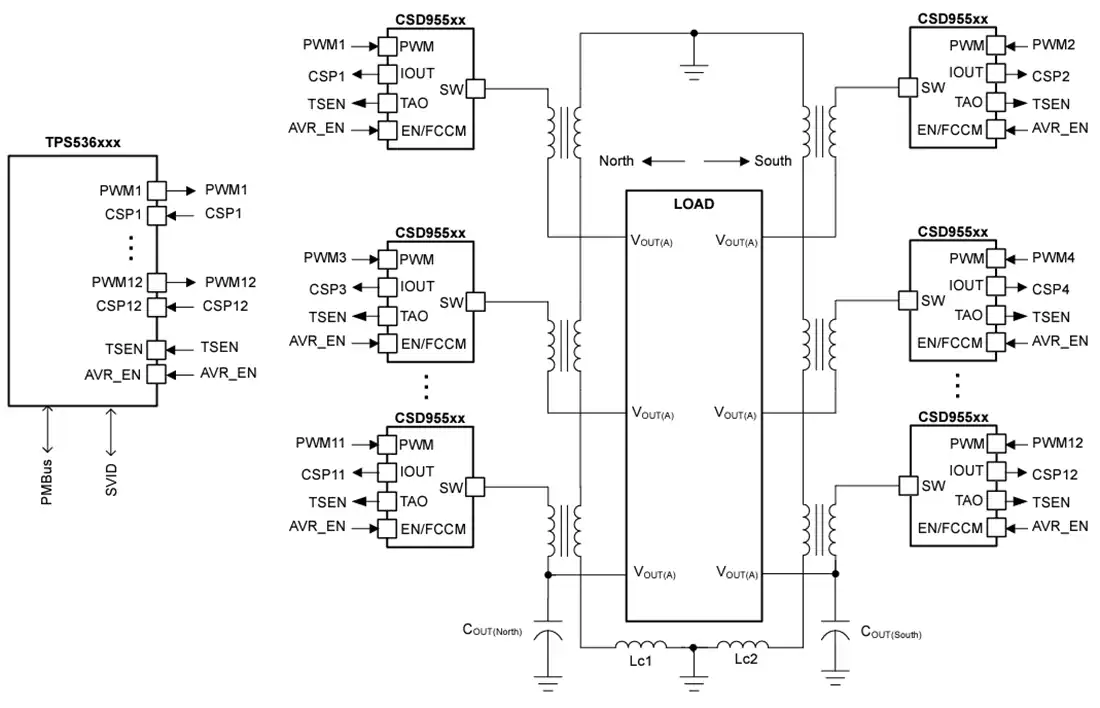

本地电感式电压调节器(TLVR)拓扑支持，具有LC开路和短路保护
与TI智能电源级完全兼容
支持电压和电流源Imon功率级与内部1k欧姆电阻
支持传统(遗留模式)和跛行模式电源级故障识别
支持12“+走线长度的双面供电
英特尔VR14 SVID兼容PSYS支持
向后兼容VR13.HC/VR13.0 SVID
自动记录NVM故障状态
增强型D-CAP+控制，提供卓越的瞬态性能和卓越的动态电流共享
动态相位脱落与可编程阈值优化效率在轻负荷和重负荷
可配置非易失性内存(NVM)，用于低外部组件计数
单独的每相位IMON校准，具有多斜率增益校准，以提高系统精度
二极管制动与可编程超时减少瞬态超调
可编程每相谷限流(OCL)
PMBus v1.3.1系统接口遥测电压，电流，功率，温度和故障条件
可编程回路补偿通过PMBus

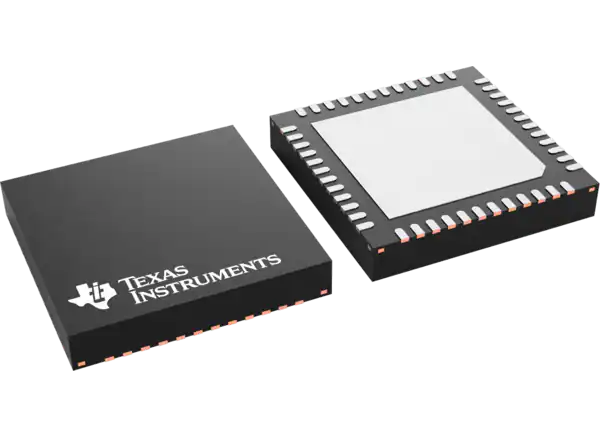

6.00mm × 6.00mm, 48针，QFN封装
数据中心和企业计算机架服务器
硬件加速器
网卡(NIC)
ASIC和高性能客户端
