摘要： 4A峰源和6A峰汇电流驱动功率MOSFET、SiC和IGBT晶体管。

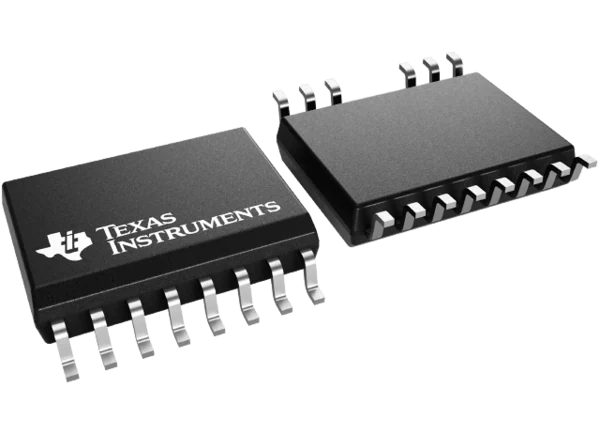

德州仪器UCC21551/UCC21551- q1双通道隔离栅驱动器设计具有4A峰源和6A峰汇电流，可驱动功率MOSFET、SiC和IGBT晶体管。这个隔离栅驱动器可以配置为两个低侧，两个高侧，或半桥驱动器。输入端与两个输出驱动器由5kV(RMS)隔离屏障隔开，最小共模瞬态抗扰度(CMTI)为125V/ns。UCC21551/UCC21551- q1隔离栅驱动器可在各种功率应用中实现高效率、高功率密度和鲁棒性。典型应用包括AC-DC和DC-DC隔离转换器、电机驱动器、逆变器和不间断电源(UPS)。UCC21551-Q1器件符合AEC-Q100汽车应用标准。
可以配置为双低侧、双高侧或半桥驱动
结温范围-40℃~ 150℃
高达4A峰值源和6A峰值汇输出
共模暂态抗扰度(CMTI)大于125V/ns
高达25V V(DD)输出驱动电源
12V和17V V(DD) UVLO选项
切换参数
典型传播延迟33ns
最大延迟匹配5ns
最大脉冲宽度失真6ns
VDD最大上电延迟10µs
所有电源的UVLO保护
快速使能功率排序
电机驱动和逆变器
不间断电源(UPS)
隔离转换器在AC-DC和DC-DC
