摘要： 8A同步降压转换器，具有锁存OVP/UVP，可调软启动和PSM/OOA模式。

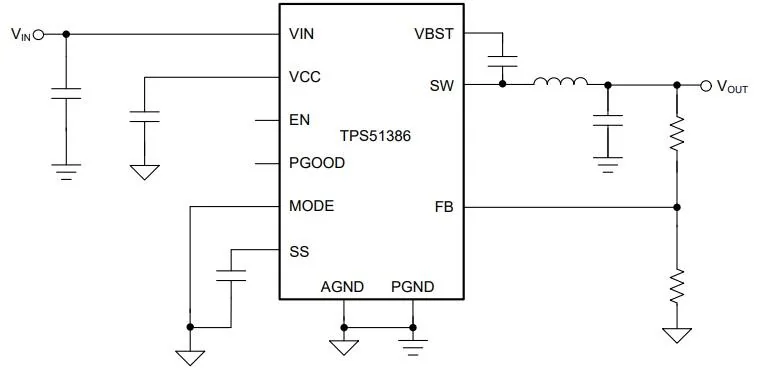

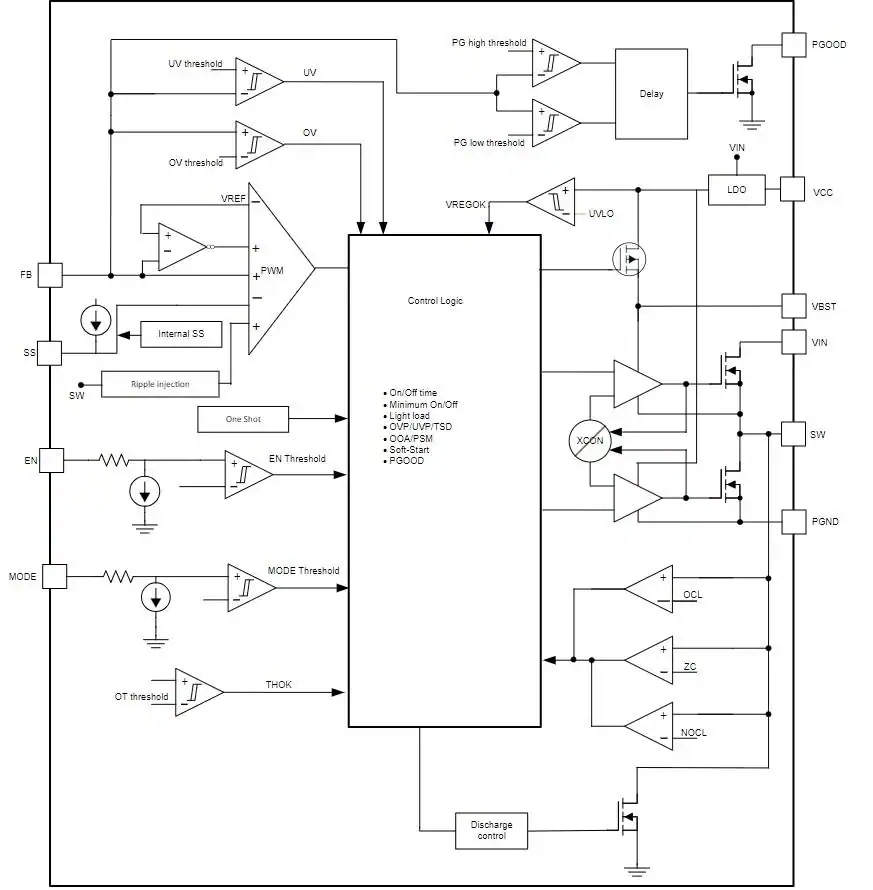

德州仪器TPS51386同步降压转换器是一款单片同步降压转换器，具有自适应准时D-CAP3控制模式。该器件具有4.5V ~ 24V的输入电压范围，0.6V ~ 5.5V的输出电压范围，8A的连续电流(I(OUT))和84μA的低静态电流。TPS51386集成了低R(DS(on))功率mosfet，可实现高效率，并以最小的外部元件数量为空间受限的电源系统提供易用性。该同步降压转换器具有精确的参考电压，快速负载瞬态响应，轻负载效率的自动跳过模式操作，以及大于25kHz开关频率的out - audio (OOA)轻负载操作。
TPS51386转换器提供完整的保护，如过压保护(OVP)，欠压保护(UVP)，过流保护(OCP)，过温保护(OTP)和欠压锁定保护(UVLO)。典型的应用包括笔记本电脑、个人电脑、计算机、超级本、平板电脑、电视、机顶盒、负载点(POL)和分布式电源系统。
4.5V至24V输入电压范围
输出电压范围0.6V至5.5V
集成22毫欧和11毫欧 mosfet
支持8A连续电流(I(OUT))
D-CAP3 控制模式，快速瞬态响应
84µA低静态电流
±1%参考电压0.6V, 25°C
±1.5%参考电压0.6V， -40℃~ 125℃
600kHz开关频率
支持POSCAP和所有MLCC输出电容
轻负载下可选择PSM和out - audio (OOA)模式，并支持动态更改
可调软启动和内部1ms软启动
大型作业支持
电源-良好指示灯，监测输出电压
锁存输出OV和UV保护
非闭锁UVLO和OT保护
逐周期过流保护
内置输出放电功能

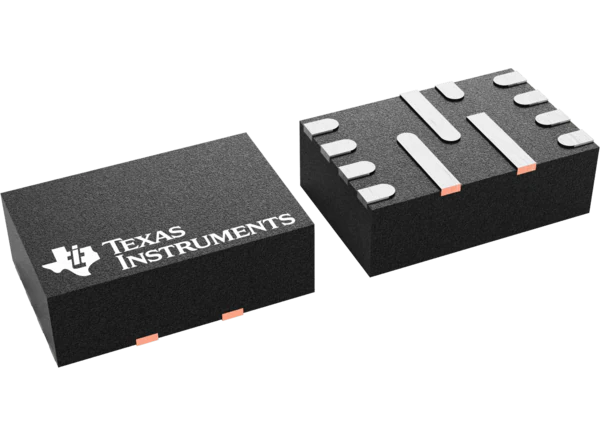

小型2mm × 3mm HotRod QFN封装
笔记本电脑
PC电脑
超级本
平板电脑
电视及机顶盒
荷载点(POL)
分布式电力系统
