该芯片提供了一个JESD244C接口，用于连接到主机FPGA，在FPGA端提供更高的数据效率和成本节约，因为FPGA可以使用更少Gbit/s的服务器[序列化器-反序列化器]通道。16或8个通道可用——在10.4Gbit/s速率下最多16个通道或在8个通道上最多17.1Gbit/s速率。德州仪器ADC12DJ5200RF的模拟输入带宽为8GHz (3dB 800mV(pp))，输入可用频率高达10GHz。输入阻抗控制在100欧姆差分并在接通时进行校准。集成的抖动选项可以改善某些应用中的线性或失真性能。

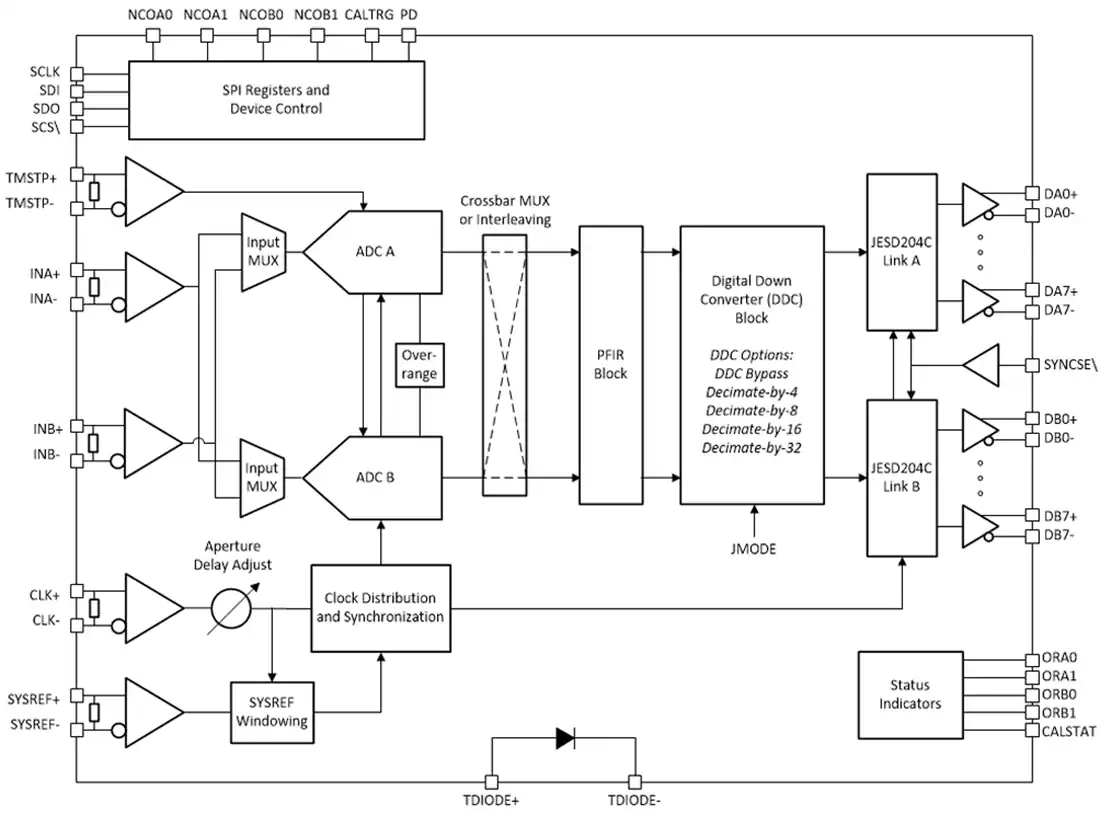

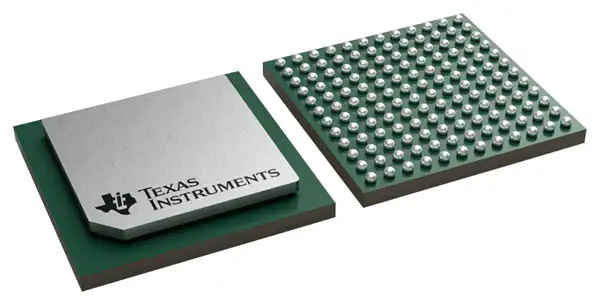

其他特性还包括跨电源变化的高动态性能、低至±300µV的偏移误差和零温度漂移。功耗为4W，包括快速数据接口，采用10mm x 10mm 144球BGA，引脚兼容较慢的ADC12DJ3200, ADC12DJ2700或ADC08DJ3200。预计将应用于5G测试、示波器和雷达(用于直接x波段采样)。ADC12DJ5200-EP器件采用金键合线，温度范围为-55至+105℃，并采用SnPb引线处理。
