摘要： 具有电压输出的dac是为过程控制和工业自动化应用而设计的。

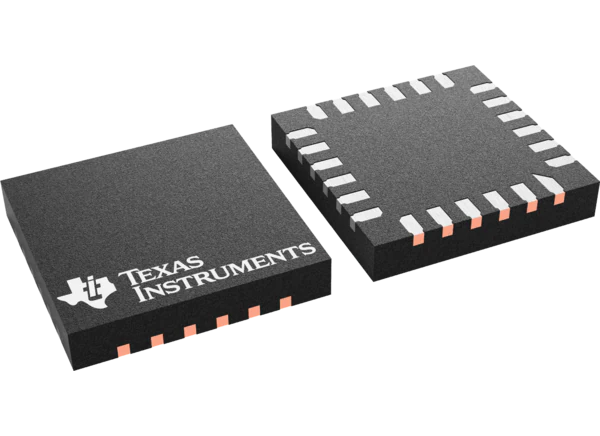

德州仪器afex820116位或14位数模转换器(dac)是高度集成，高精度，极低功耗的数模转换器(dac)，具有专为过程控制和工业自动化应用而设计的电压输出。
德州仪器AFEx8201包括设计4mA至20mA, 3线或4线传感器变送器或模拟输出模块所需的大多数组件。除了高精度的DAC外，AFEx8201还集成了10ppm/°C基准电压和诊断模数转换器(ADC)。需要外部电压-电流转换和功率调节，以适应内在和功能安全问题。
通过启用自动自我健康检查，将内部诊断ADC复用到多个内部节点。这种检查可以检测内部电源调节器、偏置源、基准电压、芯片温度、DAC输出和可选外部电压源的错误或故障。如果从诊断ADC、窗口看门狗定时器或CRC帧错误检查中检测到任何故障，设备可以选择性地发出中断，进入用户指定的故障安全状态，或两者兼而有之。
功能性Safety-Capable
可提供的文件，以帮助功能安全系统的设计
低静态电流170µA(典型)，210µA(最大)
16位或14位单调高性能DAC
0V至2.5V DAC输出范围
数字DAC慢速控制
16位的lsb INL
0.07% FSR(最大)TUE从-40°C到+125°C
用于高级诊断的12位3.84kSPS ADC
集成1.25V基准在10ppm/°C(最大)
内部1.2288MHz振荡器与时钟输出
数字接口
串行外设接口
通用异步收发器(UART)
故障检测:CRC位错误检查，带窗口看门狗定时器，诊断ADC
-55°C至+125°C宽工作温度
过程控制和工业自动化
PLC或DCS I/O模块
3线和4线发射机
4mA至20mA回路供电应用
