摘要： FMC接口数据采集卡用于评估高速adc的性能。

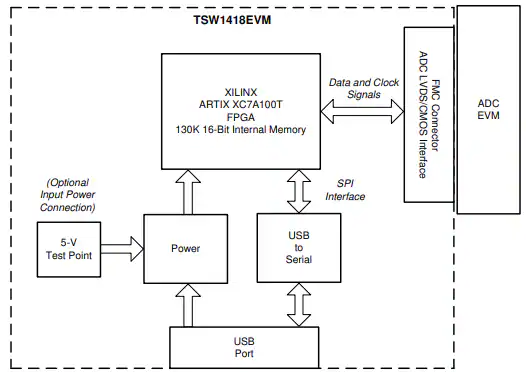

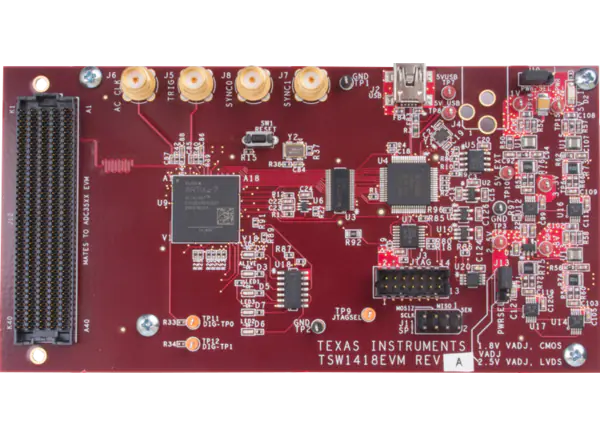

德州仪器TSW1418EVM评估模块是一款入门级、低成本、FMC接口数据采集卡，用于评估高速模数转换器(adc)的性能。该模块使用高速数据转换器专业软件(DATACONVERTERPRO-SW)快速评估高速低压差分信号(LVDS)数据转换器的性能。TSW1418EVM可动态配置，使用Xilinx Artix-7 fpga固件支持高达950Mbps的LVDS速度和多达18个数据输出。该评估模块通过附带的高速数据转换器Pro图形用户界面(HSDC Pro GUI)捕获和评估ADC evm的数据样本。
入门级和低成本的数据捕获平台
400引脚Samtec SEARAY 连接器直接连接LVDS ADC evm
板载USB接口也提供单板电源
Xilinx Artix-7基于fpga的固件
64K的16位FPGA内存内部采样
21对差分LVDS，速度高达950Mbps双数据速率(DDR)
5对时钟
支持1.8V CMOS IO标准
板载FTDI USB器件，用于JTAG和SPI到FPGA
通过FMC端口或SMAs提供备用时钟和通用I/O
使用高速数据转换器专业软件(DATACONVERTERPRO-SW)快速评估高速LVDS数据转换器性能
