德州仪器TMUX722x 1:1 (SPST) 2通道精密开关的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 这些器件是双通道1:1 (SPST)配置的具有锁存抗扰度的CMOS开关。

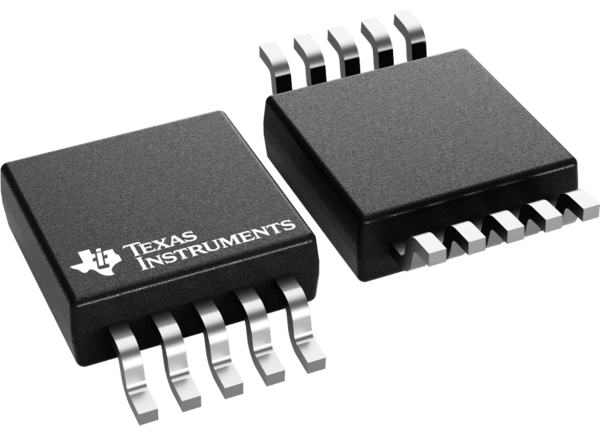

德州仪器TMUX722x 1:1 (SPST) 2通道精密开关是具有锁存抗扰度的互补金属氧化物半导体(CMOS)开关，采用双通道1:1 (SPST)配置。这些器件使用单电源(4.5V至44V)，双电源(±4.5V至±22V)或非对称电源(如V(DD) = 12V, V(SS) = -5V)。TMUX722x在源端(Sx)和漏端(D)引脚上支持从V(SS)到V(DD)的双向模拟和数字信号。

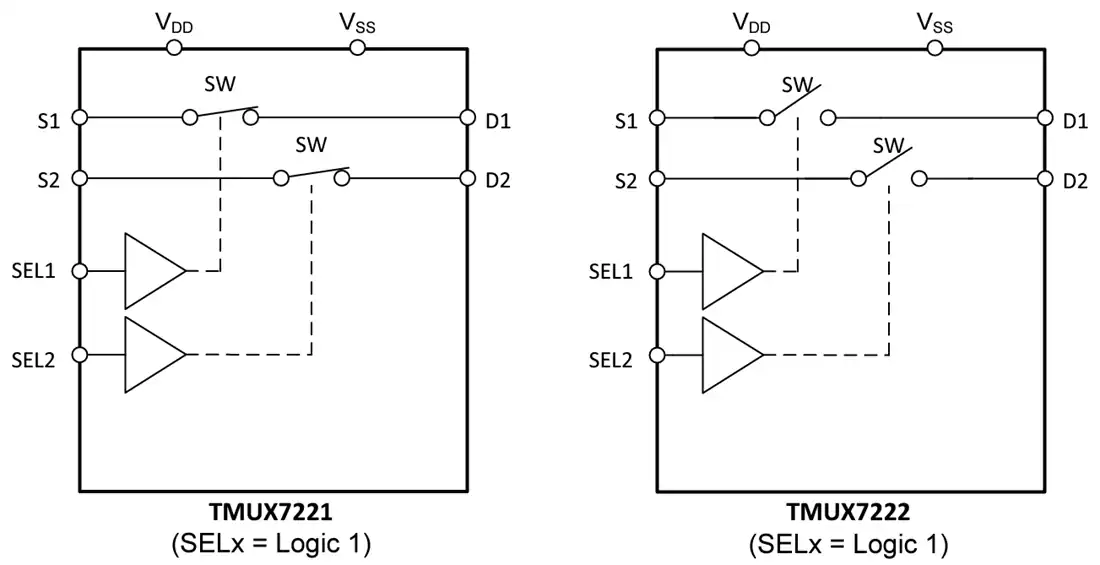

TMUX722x可以通过控制SEL引脚，使能或使能信号路径1 (S1至D1)或信号路径2 (S2至D2)。所有逻辑控制输入支持从1.8V到V(DD)的逻辑电平，允许在有效电源电压范围内工作时TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚之前施加控制引脚上的电压，保护设备免受潜在损坏。

德州仪器TMUX72xx系列提供锁存抗扰度，防止器件内寄生结构之间通常由过压事件引起的不良高电流事件。锁存状态通常持续到电源轨关闭，并可能导致设备故障。锁存抗扰度特性允许TMUX72xx系列开关和多路复用器在恶劣环境中使用。
