摘要： HTSOP-J8封装中带有外部PWM控制的1通道h桥驱动IC。
ROHM Semiconductor BD62120JEFJ 36V直流电刷电机驱动器是一款1通道h桥驱动IC，采用HTSOP-J8封装，具有外部脉宽调制(PWM)控制。该电机驱动器可以通过直接PWM实现低功耗。BD62120JEFJ驱动器可以在8V到36V的宽电压范围内工作，额定输出电流高达2A(峰值3A)。该器件在该IC中内置保护电路，每个保护电路的操作有助于设置高可靠性。这些保护包括热关闭电路(TSD)，过流保护电路(OCP)，欠压锁定电路(UVLO)，过压锁定电路(OVLO)和鬼源预防。典型的应用包括普通纸复印机(PPC)、多功能打印机、激光打印机、喷墨打印机、照片打印机和FAX。
单路电源输入(额定电压36V)
额定输出电流(峰值)2.0A (3.0A)
低导通电阻DMOS输出
前进，倒车，刹车和打开模式
外部PWM控制
直流电刷电机驱动器
内置逻辑输入下拉电阻
防交叉传导电路

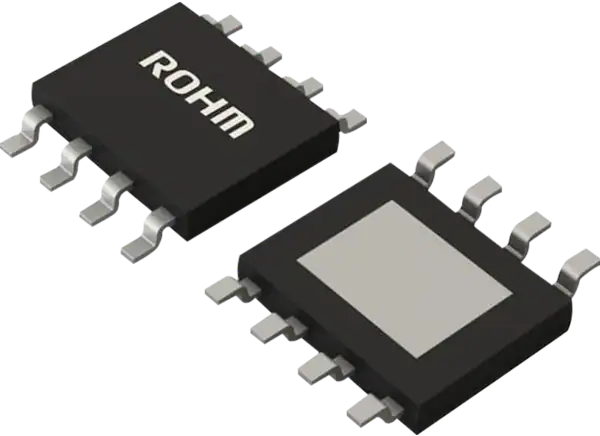

HTSOP-J8包
热关闭电路(TSD)
过流保护电路(OCP)
欠压闭锁电路(UVLO)
过压闭锁电路(OVLO)
防鬼电源(防止电源断开时发生故障)
相邻引脚短路保护
倒装保护
普通纸复印机(PPC)
多功能打印机
激光打印机
喷墨打印机
照片打印机
传真和小型打印机
