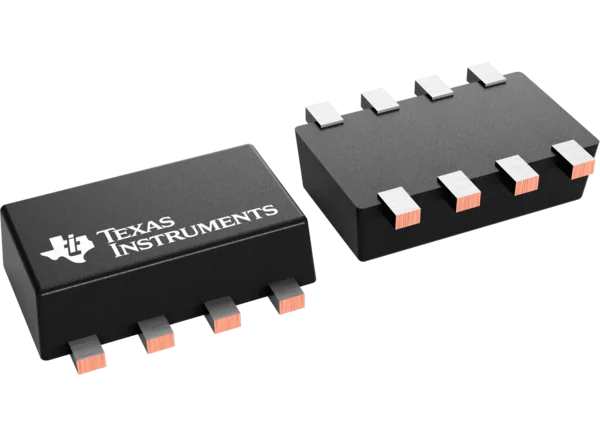

TEXAS INSTRUMENTS TPS2117

TPS2117低IQ功率多路复用器(MUX)的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 本设备额定电压为1.6V至5.5V，最大额定电流为4A。

德州仪器TPS2117低I(Q)功率多路复用器(MUX)额定电压为1.6V至5.5V，最大额定电流为4A。该器件使用n沟道mosfet在电源之间切换，同时提供可控的压摆率。这种开关在第一次施加电压时完成。由于其50nA(典型)的低待机电流和1.32µA(典型)的低静态电流，TPS2117非常适合电池连接到其中一个输入的系统。这些低电流在使用时延长了电池的寿命和运行时间。

根据不同的应用，德州仪器TPS2117可以配置为两种不同的切换行为。自动优先模式优先连接到VIN1的电源。当VIN1下降时，它切换到二次电源(VIN2)。手动模式允许用户切换使能信号或GPIO在通道之间切换。

特性

1.6V至5.5V输入电压范围
最大连续电流4A
20毫欧(典型)导通电阻
切换模式

优先模式
手动模式
二极管模式

50nA(典型)VIN2备用电流
1.32µA(典型)静态电流
控制输出转率

3.3V时1.3ms(典型)

当V(OUT)大于VINx时，反向电流阻断
热关机

应用程序

备用电池系统
静电计

马达驱动
楼宇自动化

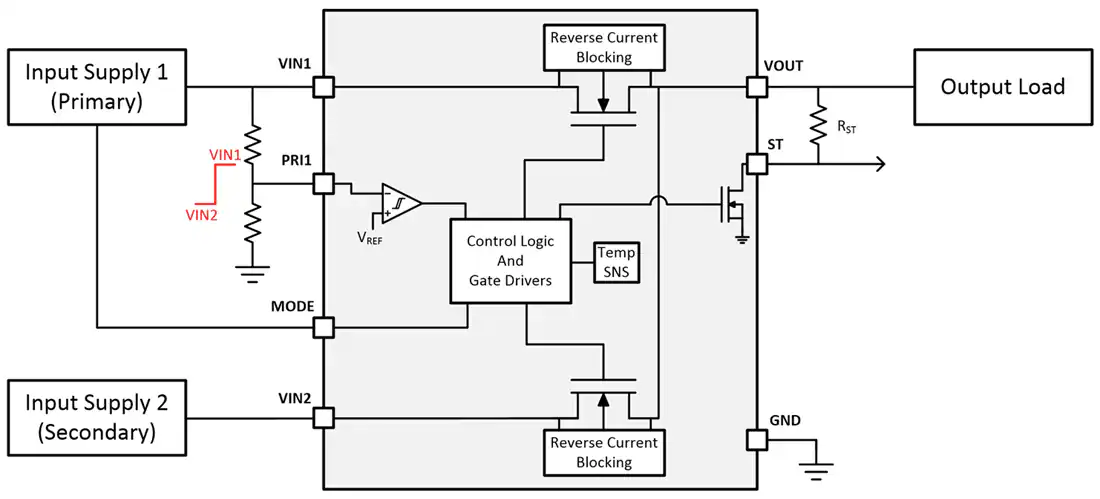

功能框图
