德州仪器TDES9640 V3Link 反序列化中心的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 提供超高速7.55Gbps前向通道和47.1875Mbps双向控制通道。

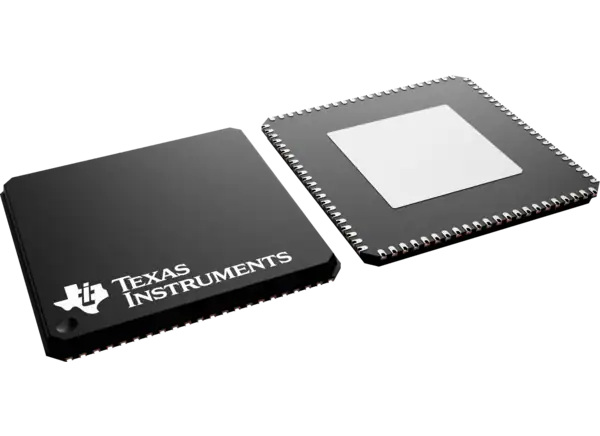

德州仪器TDES9640 V(3)Link Deserializer集线器提供强大的超高速7.55Gbps前向通道和47.1875Mbps双向控制通道。该设备设计用于通过同轴或STP电缆将多达4个数据传感器连接到处理单元。当与TSER9615或TSER4905串行化器结合使用时，TDES9640可以接收来自图像传感器或视频源的视频数据，从而实现超高分辨率或各种拓扑结构的多个传感器。

TI TDES9640反序列化集线器支持高级数据保护和诊断属性，以及多级数据完整性检查和保护，并结合可编程健康状态中断。这些功能有助于在最终应用中实现丰富的传感器模块和链接操作。

特性

Quad 7.55Gbps反序列化器集线器同时从多达4个传感器聚合数据

支持800万像素以上的图像
单端同轴或屏蔽双绞线
支持同轴电缆供电(PoC)

支持7.55Gbps、3.775Gbps和1.8875Gbps三种数据速率
符合CSI v2.1的系统接口
最多支持2个MIPI CSI-2输出接口和1个复制接口

CSI Port 0: MIPI CSI-2输出接口
CSI Port 1: MIPI CSI-2输出接口
CSI端口2:复制端口(仅限D-PHY)
16虚拟通道和VC-ID映射
MIPI D-PHY和C-PHY可配置

冻结帧检测

MIPI D-PHY v2.1兼容

最多4个数据通道，每个端口两个时钟
每通道高达2.5Gbps，每个端口10Gbps

MIPI C-PHY v1.1兼容

每个端口最多4个三重奏
每组高达5.7Gbps，每个端口22.8Gbps

四CMLOUT输出端口用于板外处理

从4个V(3)Link RX端口复制4个CMLOUT端口
能够以相同的线路速率驱动另一个反序列化器

10个GPIO引脚用于传感器同步和诊断
双I(2)C接口
自动接收机均衡
兼容TSER9615, TSER953和TSER4905(在增强视觉模式下使用时)
低功耗睡眠模式与gpio状态保持
宽温度范围-20℃~ 85℃

应用程序

电器
视频监控
升降机及自动梯
工业机器人

机器视觉
患者监测和诊断
成像
