二极管集成AH396x双霍尔效应锁存传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： 双霍尔效应传感器设计用于需要精确的速度和方向传感的应用。

AH396x双霍尔效应锁存传感器是专为需要精确速度和方向传感的应用而设计的高压传感器。该设计经过优化，可在2.7V至27V的供电范围内工作，以支持各种苛刻的应用。AH3965/AH3966/AH3967传感器采用直升机稳定架构和内部带隙调节器，为内部电路提供温度补偿供电，提供速度和方向输出。相比之下，AH3968在Q1和Q2提供两个独立的输出。该器件具有一个反向阻断二极管，电源上有齐纳钳，具有稳健性和保护作用。

特性

双锁存厅操作，具有双输出(AH3968)或速度/方向输出(AH3965/AH3966/AH3967)
宽2.7V至27V供电电压操作
斩波稳定设计

优越的温度稳定性
最小开关点漂移
增强对压力的免疫力

电池极性反接保护
瞬态尖峰电压保护

UVLO保护
高ESD额定值

5 kv HBM
2 kv清洁发展机制

温度范围-40℃~ +125℃

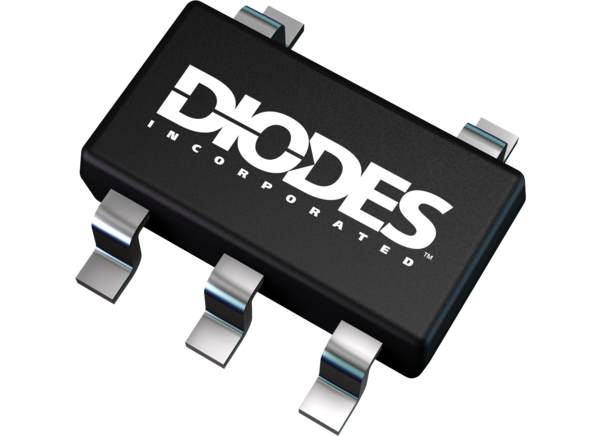

TSOT25 (A1型)封装
完全无铅，完全符合rohs标准
无卤素，无锑，绿色设备

应用程序

工业汽车
白色家电
泵

旋转速度和方向检测
线性速度和方向检测
角位置检测

规范

2.7V至27V工作电源电压范围，最高40V
-18V最大反向电源电压
最大电流50mA
-50mA最大反向电流

1.45mm典型厅板距离
环境工作温度范围-40℃~ +125℃
最大的防静电

5000 v HBM
2000 v清洁发展机制
