摘要: 基于ARM Cortex -M0处理器核心,工作频率高达92MHz。
Diodes Incorporated AMS32M2006A工业微控制器基于ARM Cortex -M0处理器核心,工作频率高达92MHz。AMS32M2006A针对电机控制、电源转换、家用电器和通用应用进行了优化。AMS32M2006A工作在-40°C至+105°C的温度范围内,宽2.3V至5.5V电压电源。
CPU子系统
24位三角计算(CORDIC)
硬件分频器
ARM Cortex -M0 32位CPU(最大92MHz)与代码提取加速器
嵌套矢量中断控制器(NVIC)与32x中断源
24位sysstick定时器
单周期32位乘法器指令
CPU核心
数学协处理器
内存
8K字节SRAM(最高可配置12KB)
用于加载程序的4K字节系统内存
60K字节(最大)程序内存,支持可配置的数据内存
时钟管理
8MHz±1.5%内部振荡器,2.3V至5.5V, -40°C至+105°C
32KHz±50%内部振荡器
4MHz至12MHz外部晶体振荡器
92MHz最大锁相环,输出频率基于M/N系数
电源管理
在SLEEP模式下,只有CPU处于停止状态
在DEEPSLEEP模式下,所有时钟停止
系统控制
多达8通道DMA控制器,支持外设(定时器,eCCU6, CCU4, ADC, I(2)C, UART和SPI)
看门狗定时器(WDG)为安全敏感的应用
SMU (System Management Unit),用于系统配置和控制
96位唯一ID
重置管理
单位增益频率为20MHz
差分或单输入可用
上电复位(PORRESETn)
PAD复位(padreset)
主复位(mreset)
系统复位(sresset)
模具温度传感器
低电压复位(2.1V、2.7V、3.2V、4.2V)
低压检测器(2.4V、2.9V、3.4V、4.4V)
工业控制外围设备
16位捕获/比较/PWM单元4 (CCU4)
16位增强捕获/比较/PWM单元6 (eCCU6),用于电机控制和功率转换
24位位置接口(POSIF)用于霍尔和正交编码器和电机定位
最大40倍快速多功能双向I/O接口
所有I/ o都支持外部中断向量
内置上拉/下拉电阻
I/O端口15mA/20mA源/接收电流
最多2倍16位普通定时器
外围设备通信
到2xi (2)C
高达2倍SPI (24MHz最大时钟)
高达3x UART,支持全双工和半双工
支持4倍安全级别
调试系统
ARM串行线调试(SWD)
4个硬件断点
2个观察点
-40℃~ +105℃工作温度范围
ESD可靠性
4 kv HBM
400 v毫米
500 v清洁发展机制

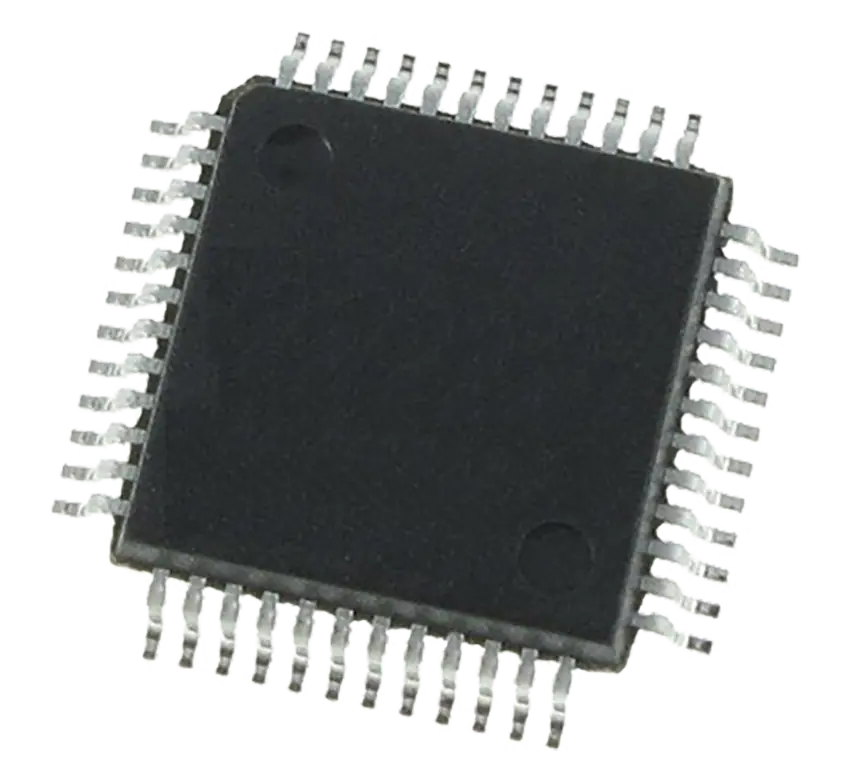

LQFP-48包
完全无铅,完全符合rohs标准
无卤素,无锑,绿色设备
电机控制
能量转化
家用电器
通用
