摘要： 1位数字衰减器，具有16dB衰减和无故障操作支持。

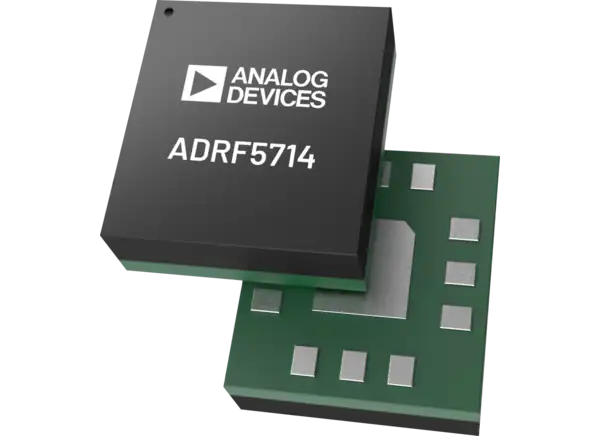

Analog Devices公司ADRF5714硅数字衰减器是1位数字衰减器，具有16dB衰减和无故障操作支持。这些衰减器在100MHz至30GHz超宽带频率范围内工作，插入损耗优于1.3dB，衰减精度优异。ADRF5714硅数字衰减器提供ATTIN和ATTOUT端口，提供平均30dBm和峰值33dBm的射频输入功率处理能力。这些衰减器具有3.3V和-3.3V双电源电压，并支持单电源操作。ADRF5714硅衰减器兼容互补金属氧化物半导体(CMOS)和低电压晶体管-晶体管逻辑(LVTTL)。
ADRF5714衰减器采用12端子，2.25mm × 2.25mm LGA封装，符合RoHS标准。典型的应用包括工业扫描仪、5G毫米波蜂窝基础设施、军用无线电、雷达、微波无线电和电子对抗措施(ecm)。
100MHz至30GHz超宽带频率范围
6dB单步衰减
低插入损耗:
8GHz时0.7dB
18GHz时0.9dB
30GHz时1.3dB
在高达30GHz的衰减精度下典型值为±0.20dB
高输入线性度:
33dBm典型P0.1dB插入损耗状态
30dBm典型P0.1dB衰减状态为16dB
51dBm典型IP3插入损耗状态
49dBm典型IP3 16dB衰减状态
高射频功率处理:
30dBm典型稳态平均值
33dBm典型稳态峰值
110ns典型射频振幅沉降时间(最终射频0.1dB (OUT))
支持单电源操作
相对相分布紧密
无低频杂散信号
CMOS - / LVTTL-compatible

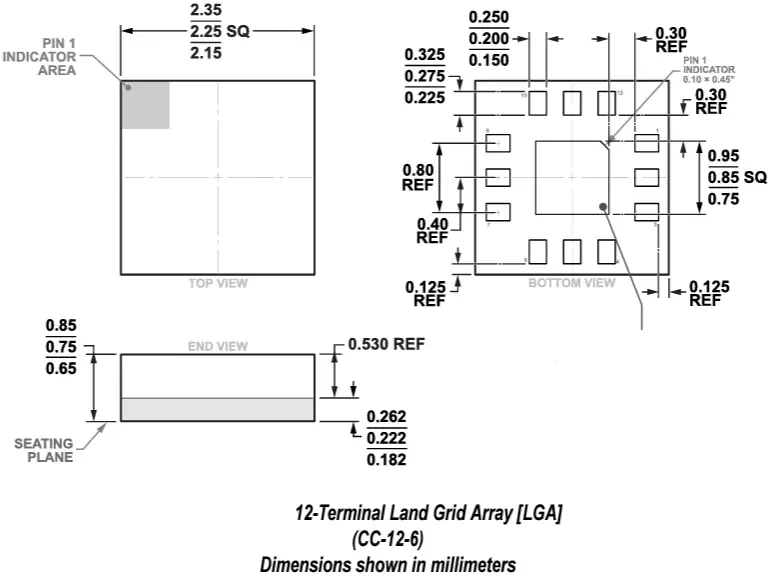

12端子，2.25mm × 2.25mm，陆地网格阵列[LGA]封装
工业扫描仪
测试和仪器仪表
5G毫米波蜂窝基础设施
军用无线电和雷达
电子对抗措施(ECMs)
微波无线电
甚小孔径终端
