摘要： 2位数字衰减器，具有48dB衰减和无故障操作支持。

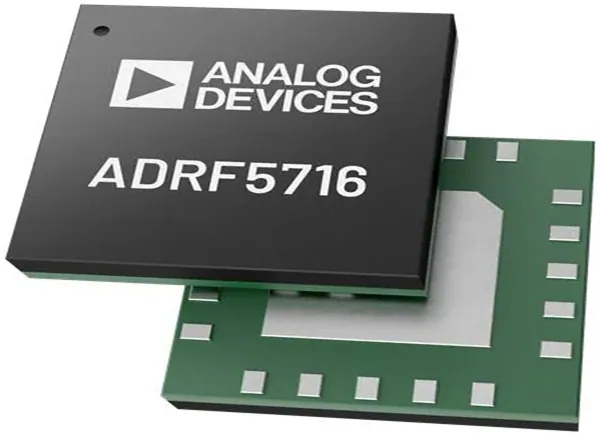

Analog Devices公司ADRF5716硅数字衰减器是2位数字衰减器，具有48dB衰减和无故障操作支持。这些衰减器在100MHz至30GHz超宽带频率范围内工作，插入损耗优于2.9dB，衰减精度优于1.5 dB。ADRF5716硅数字衰减器提供ATTIN和ATTOUT端口，提供平均30dBm和峰值33dBm的射频输入功率处理能力。这些衰减器具有3.3V和-3.3V双电源电压，并支持单电源操作。ADRF5716硅衰减器兼容互补金属氧化物半导体(CMOS)和低电压晶体管-晶体管逻辑(LVTTL)。
100MHz至30GHz超宽带频率范围
16dB典型步长至48dB衰减范围
低插入损耗:
1.6dB在8GHz
18GHz时2.2dB
30GHz时2.9dB
衰减精度:
±(0.25 + 3.6%的衰减状态)dB典型高达8GHz
±(0.10 +衰减状态的1.8%)dB典型可达18GHz
±(0.50 + 2.8%的衰减状态)dB典型高达30GHz
典型步进误差:
±0.7dB典型高达8GHz
±1.0dB典型高达18GHz
±1.5dB典型高达30GHz
高输入线性度:
30dBm典型P0.1dB插入损耗状态
30dBm典型P0.1dB其他衰减状态
IIP3: 50dBm典型
高射频功率处理
平均30dBm
33dBm峰值典型
130ns典型射频振幅沉降时间(最终射频0.1dB (OUT))
支持单电源操作
相对相分布紧密
无低频杂散信号
并行模式控制，CMOS / lvttl兼容

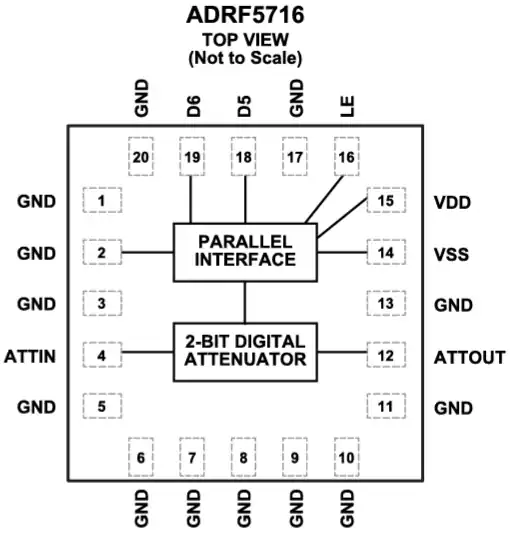

20端子，3mm × 3mm，地网阵列[LGA]
工业扫描仪
测试和仪器仪表
5G毫米波蜂窝基础设施
军用无线电和雷达
电子对抗措施(ECMs)
微波无线电
甚小孔径终端
