Qorvo QPM2101 s波段接收VGA模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-19

摘要： GaAs多芯片模块设计用于2.5GHz至4.0GHz范围内的s波段雷达应用。

Qorvo QPM2101 s波段接收VGA模块是GaAs多芯片模块(mcm)，专为2.5GHz至4.0GHz范围内的s波段雷达应用而设计。该器件由收发开关、发射路径(低损耗直通)和接收路径组成，接收路径由低噪声放大器、数字衰减器和驱动放大器组成。接收路径提供30dB的小信号增益和1.0dB的噪声系数。该模块包括一个增益控制范围为31.5dB的6位数字阶跃衰减器(DSA)。QPM2101在P1dB时提供13.8dBm的功率，输出TOI为32dBm。所有功能的MMIC模块都可以通过内部控制电路启用或关闭直流电源。所有控制信号使用cmos兼容的逻辑。信号控制的响应时间为43nS。

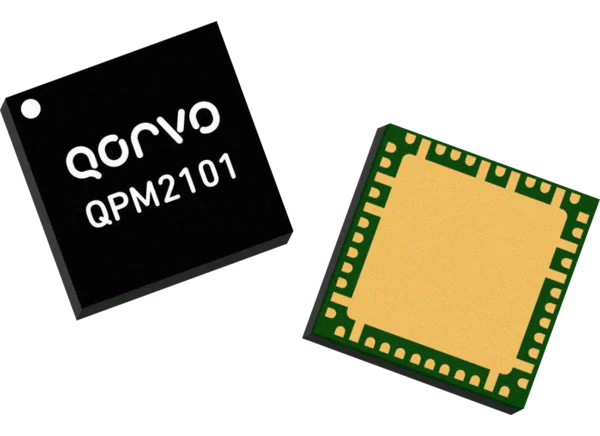

Qorvo QPM2101芯片采用Qorvo的GaAs 0.25µm工艺制造。7mm x 7mm OVM QFN表面贴装封装和专有的模贴工艺使QPM2101在极端环境温度下表现良好。紧凑的尺寸支持s波段相控阵雷达应用的严格晶格间距要求。
